Велофара своими руками.

[jeti]

Осталось найти последнего для сравнения.

У меня например есть, Р7 на 2.5А в максимуме. Будет интерессно то сравним как-нить потом

[VRP]

У меня например есть, Р7 на 2.5А в максимуме. Будет интерессно то сравним как-нить потом

У меня директ под 3А MC-E... еще есть ксенон... но второе пожалуй не актуально . Можно както устроить фонаревку, тока не долго а то холадно .

[Jelezachnik]

у Вовы турбо работает только на 850 мА из-за шунта 0,33 Ома - не успели перепаять. При замене на 0,1 и редактировании констант можно повысить ток до номинальных 1000 мА.

[W^W]

2000, можно сделать, 3 MC-Е и поехали. Но я не вижу в этом целесообразности. Уж слишком много света и аккум будет как пол вела весить.

Убедился, что на словах просто 3х10 Вт. диода и поехали. А в реале - много нужно учесть и подогнать для приличного образца!
А света много, это как в двигателе, достаточно мощи в 70 л/с, ездишь и не паришься! Но всегда хочешь иметь запас под педалью, эдак 300 л/с! ;-)
Аккумы дело такое: 3-4 МС-Е на полной 1-1.5 часа от 6х18650 (300-350 грамм), для города сойдет! И никто не мешает использовать пониженые режимы мощности!

[qwedor]

собираюсь сделать фару на 2-х диодах Cree XR-E Q5 ... хочется запустить от одного драйвера. нашел драйвер 1А .. но на 2 диода явно маловато получается по 500мА ... где взять драйвер на 1,4 А на или на крайнят 1,2 А?

[Maksym]

[qwedor]

собираюсь сделать фару на 2-х диодах Cree XR-E Q5 ... хочется запустить от одного драйвера. нашел драйвер 1А .. но на 2 диода явно маловато получается по 500мА ... где взять драйвер на 1,4 А на или на крайнят 1,2 А?

Почему по 500 мА??? Откуда цифра взялась? Если диоды включить последовательно и драйвер вытянет 7,2В то будет на каждом диоде искомый 1А.

питание планирую 4,5 - 5

[Shilik]

питание планирую 4,5 - 5

Я так понимаю- это напряжение 4-х пальчиковых аккумов. Для них 1А нормальный ток, больше не рекомендую кочегарить. Да и света при 500мА на диод достаточно.
Андрей Jelezachnik может тебе сделать любой драйвер, если интересно.

[SHAQ]

Для "вновь прибывших", диоды "втупую" паралелить нельзя, только через балансирующие резисторы. Исключением можно считать сборки где кристалы на одной подложке и промачены, либо если вобще не одном кристале.

[qwedor]

Для "вновь прибывших", диоды "втупую" паралелить нельзя, только через балансирующие резисторы. Исключением можно считать сборки где кристалы на одной подложке и промачены, либо если вобще не одном кристале.

хм. спасибо за совет, весьма важно. какие резюки надо? источник 1А 2 диода Q5 паралельно? заранее благодарен.

[SHAQ]

Рекомендации на все случае жизни нет, но так в среденем падение на них должно быть в несколько раз больше возможного неравенства падений напряжений. "С потолка" дето может 0.3В и достаточно, т.е. 0.3В/0.5А = 0.6 ом, сразу подбить в ряд это будет 0.56 ом. Смотри также чтобы небыло теплового дисбаланса, т.е. радиатор должен быть общим и с хорошей тепловой связью между ними. А то ж там -2 мВ/градус.

Но это ж все КПД снижает, лучше все-таки последовательно

[qwedor]

я понимаю резюки должны быть мощные.. 3 вата обьязательно или 1-го ватного хватит?

[SHAQ]

я понимаю резюки должны быть мощные.. 3 вата обьязательно или 1-го ватного хватит?

P=(I^2)*R, как правило береться с 50-100 % запасом.

Учитывай ограничения резисторов по макс допустимому току для выброного типоразмара. но 1206 потянет, даж мож 0805, если найдеш в таком номинале. Можно два по ому в паралель

[romanta]

Ну не можете успокоится... 600-1200 люмен... и пипец глазам водителей.... мне водилы мстят при 200 люменах, если фару в сторону не убираю и по темной дороге навстречу еду... перед самым носом дальний врубают... а тут гонка световооружения.... Даешь НОЧНОЙ ДОЗОР Воины за СВЕТ!!!!

Прошу прощение за ОФФтоп

[Shilik]

Ну не можете успокоится... 600-1200 люмен... и пипец глазам водителей.... мне водилы мстят при 200 люменах, если фару в сторону не убираю и по темной дороге навстречу еду... перед самым носом дальний врубают... а тут гонка световооружения.... Даешь НОЧНОЙ ДОЗОР Воины за СВЕТ!!!!

Прошу прощение за ОФФтоп

С этим я согласен. Именно по этой причине у меня есть вторая фара для ближнего света, направленная вниз. Моя новая фарка на 600 лимен по глазам дает не хуже автомобильного дальнего.
Фонаревка будет уже когда потеплеет, сейчас совсем все грустно.

[W^W]

Ну не можете успокоится... 600-1200 люмен... и пипец глазам водителей.... мне водилы мстят при 200 люменах, если фару в сторону не убираю и по темной дороге навстречу еду... перед самым носом дальний врубают... а тут гонка световооружения.... Даешь НОЧНОЙ ДОЗОР Воины за СВЕТ!!!!

Прошу прощение за ОФФтоп

Мстят при 200 лм, вероятно, попадает прямо в глаза ценральный пучек. А если грамотно сформировать пятно, которое большей частью лежит на дороге, чуть смещенно влево к обочине, без убойной засветки боковой, то можно рулить и большими люменами!
К тому-же сделаю, и другим рекомендую, переключатель режимов мощности (2-3 режима) и вопросы по встречным решены! ;-)

[qwedor]

скажите какая примерно рабочая температура Q5 ... и какова максимальная? у мя греетсо не подеццки!

[Maksym]

[Jelezachnik]

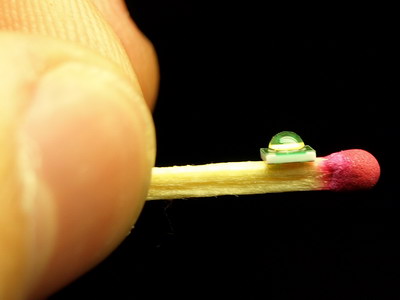

Небольшой ужастик для фаростроителей: с чем прийдётся столкнуться, решив собрать свет на Cree XP-G:

Корпуса всё меньше и меньше...


Кстати, ширина полоски для подпайки к теплоотводу - всего лишь 1,3 мм.
Хм, а когда-то Luxeon Rebel казался мне очень маленьким...

По теме максимальной температуры перехода: для корпуса светодиода XR-E Q5 тепловое сопротивление составляет 8 градусов Цельсия на ватт. Тепловое сопротивление - разница температур кристалла и подложки светодиода при мощности 1 ватт. Т.е. имеем - при токе 700 мА мощность 2,38 ватт, разница температур 8*2,38 = 19 градусов с копейками. При максимальной температуре кристалла 150 градусов допустимая температура подложки (точки пайки) для 3-х ватт, при которой светодиод не накроется - до 150 - 19 = 131 градуса. Тем не менее, как выше писал Maksym, длительная работа при высоких температурах негативно скажется на светоотдаче и времени жизни.

[qwedor]

Максимальная температура перехода +150° С. При температуре +100° С яркость падает до 80% от номинала, при +150° С до 68% от номинала, при +75° С - до 87%. Номинал - при температуре перехода +25° С.

Чтобы не грелся надо на радиатор его устанавливать. И больше +110° С переход лучше не перегревать.

радиатор то есть . был внутренним ... после теста в комнатной тепрературе появилось решение: радиатор внутренний + наружный!!!.. все работает .. греется меньше..

[torbich]

Молодцы фаростроители!

Интересно, а в продаже можно найти оптику/отражатели, чтобы профиль луча был похожим на фары от Sigma (к примеру, Pava - фото на стене:
,
фото на дороге:
, как для города - очень хороший профиль, водителей не слепит, большинство света - вперед, на дорогу)?

[Jelezachnik]

В принципе, есть специальная оптика. Например, Ledil LXP-O с углами рассеяния 16 на 41 градус:

Подходит для светодиодов XP-C, XP-E, XP-G


Но, на мой взгляд, она слишком рассеивает свет по сторонам. Можно попробовать сделать проще: взять фару с вертикальным рифлением на лобовом стекле (CatEye HL-1600) - она из любой оптики будет делать овальную.
Либо поставить рядом 2 светодиода с узконаправленной оптикой + 2 с более широкой.

[Uda4nik]

Небольшой ужастик для фаростроителей: с чем прийдётся столкнуться, решив собрать свет на Cree XP-G

Не боись, всегда можно взять то же самое на звезде
Кстати, это он:
http://www.candlepowerforums.com/vb/sho ... tcount=354
Через месяц-полтора будет в свободной продаже, а Q5 подешевеет, как вчерашний день
На кайдомене уже продаётся, но цена пока не очень.

[Shilik]

Звезды-это прошлый век (прямая пайка рулит) и их(звезд) на данный момент почти нет.

Через месяц-полтора будет в свободной продаже, а Q5 подешевеет, как вчерашний день

Про свободную продажу можно пока только мечтать. Я думаю, их месяца два не будет. Q5 (XR-E) не подешевеет, т.к. он дороже в производстве.

[Uda4nik]

Звезды-это прошлый век (прямая пайка рулит) и их(звезд) на данный момент почти нет.

Года 3 еще продержится, могу поспорить
Не обязательно привычная большая звезда, но круглые и многоугольные основания не отомрут еще очень долго, тк с ними удобно.
