Велофара своими руками.

[PRom]

Спасибо.
Сейчас обдумываю конструкцию корпуса фары, скоро и я свой вариант выложу на всеобщее обозрение

[AndersonUA]

Максим а часом не подскажеш как эти самые класные светодиоды называются по Имрадовскому прайсу? Именно по ихнему каталогу.

[Maksym]

[AndersonUA]

А на каких киевских фирмах можно поискать светодиоды и линзы к ним. Сам я не киевлянин и хочется один раз заказать хорошие и необходимые запчасти, а не эксперементировать подойдёт не подойдёт. Стоят они вродебы не дёшево. Руки на месте и хочется собрать для себя хорошую вещь.

[Maksym]

[rad]

Думаю стоит открывать новую тему о самодельном мега аккуме ампер на 10 !!!! да! или около того. Не свинцовом, а Литий-Ионнном.
Знаю, что можно самому зделать сборку из 18650 нужного вольтажа и объема, только как именно - не знаю.
Надеюсь грамотные головы тут найдутся.
Продолжите эту мысль, можно в новой теме с ссылкой тут.
Причина - естественная необходимость. Есть фара, а возить три комплекта аккумов и менять их каждый час-два надоедает. Хочеться один, но долгоиграющий.
Видел подобные сборки на 9600мА (434г.), 8800мА (392г.), 7200мА (387г.), 6600мА (344г.), 4800мА (222г.). Глядя на соотношение вес/объем, уверен, за это стоит взяться! Если сам фару сумел слепить, то аккум собрать 100% сможеш.

Любые фладфрии мысли велкам!

[Volk]

так а вольтаж какой надо ?
если надо увеличить стандартный то последовательное это твой выбор. Если штатные 3.6 подходят а хочется просто увеличить объем то параллельное, ну или если и то и другое то комбинируй.

[~VaSiK~]

Тоже задумывался на созданием Пака на основе 18650. Неспешно заметил такой вот "девайс" http://www.maxim-ic.com/quick_view2.cfm/qv_pk/2176" onclick="window.open(this.href);return false; . Может контролировать токи заряда/разряда и следит за напряжением каждого аккума. Только не понял как включается зарядка. Через те же выводы?
Мне еще не подходит то, что все 4 аккума включены последовательно (перебор по напряжению), а мне нужно два по два.

[Maksym]

[Volk]

ну 4 последовательно это окло 14.4 вольта, это и вправду многовато.
а вот 2 по два это 7.2 и 5000милиампер, очень даже неплохо, вот только вес и размер ;-) да и зачем столько. Хотя тут у каждого свои запросы.

Я не чилен в техническом английском, но так догадываюсь этиа штука соединяет элементы питания в нужным способом ?? Вот только не забывайте что для велофары вас еще и пылевлагозащищеность интересует.

[W^W]

Я, пару дней назад, поменял свой аккум свинцовый 12 В, 2.3 А/ч. на сборку из 3х18650 - 11 В, 2.4 А/ч. Сделал к нему зарядник, пока DC/DC - входное 9-18 В, выходное 12.6 В, с ограничением тока 1.1 А.
Пробую без балансира со сборкой работать, дабы увидеть разбаланс акков. Пройдет, хотя-бы несколько циклов заряд-разряд - отпишусь.

[Maksym]

[W^W]

Есть защита в каждом, несомненно.

[~VaSiK~]

Так там написано что можно и 2 аккума включать.

Можно, но за двумя мне еще не напряжно самому следить. За 4-мя уже по больше "телодвижений". А так засунул в одну упаковку 4-ре штуки, остается только заряжать вовремя.

а вот 2 по два это 7.2 и 5000милиампер, очень даже неплохо, вот только вес и размер

Но такой варант включения не прокатит. В даташите такого варианта нет. И предположив как схема работает, она врядли скушает 2 по 2.
Вес проблемой не считаю. На сколько помню 4 штуки потянут на, примерно, 250 грам. Та и размер раза в полтора больше чем упаковка с 4х АА.

[youhim]

Всем здравствуйте. Решил вот я сделать свою первую велофару. Сейчас почитываю информацию и пытаюсь ее обобщить. Хотелось бы услышать советы бывалых фаростроителей, чтобы не наступать на их грабли.
Предварительно я думаю это будет:
-Свинцовый аккумулятор 12В 2,6А/ч
-2 или 3 светодиода CREE XR-E R2 Star
-драйвер (желательно с регулировкой тока)
-хочется так же схему управления и термозащиты на контроллере (это если найду рабочую схему).

Пока возникли такие вопросы:
-что лучше, рефлектор или коллиматор?
-хорошая схема драйвера.
-в луганске есть Модуль CREE R2 4..15В - светодиод с рефлектором и драйвером. Стоит ли использовать его?

[~VaSiK~]

Всем здравствуйте.
...
Пока возникли такие вопросы:
-что лучше, рефлектор или коллиматор?
...

У меня два неродных коллиматора. Когда собирал свою фару, то проверял как работает с рефлектором от 1-о ватного фонарика. Показалось что рефлектор был по эффективней (более светлое пятно), а коллиматоры менее (часть света уходит по сторонам = светит в нутри корпуса самой фары, а не вперед).

Аккумуляторы заказывал там же, только на то время были такие,а сейчас такие. По линкам можешь глянуть их цену. Так что в Луганске не дешево, а нормально для тех кто не хочет возиться с Деалекстримом. А те цены что у нас на карах - то уже высокие.

[youhim]

Решил использовать Cree XR-E P4 Тёплый для ближнего света и два CREE XR-E R2 Star для дальнего. Какие есть советы? Большая проблема со схемой управления (заряд батарей, яркость и т.д.), я ее попросту не могу найти.

[youhim]

Автор вот этой фары

а можно где-нибудь поподробнее прочитать как она изготавливалась? Особенно интересует как изготавливалась передняя желтая часть?

[rad]

Готов возить вот эти полкило раи того чтоб не менять каждые 1ч.15м. набор аккумов, а 5 часов катать на максимальной мощности своего нарульного фонарика, который когда включиш, пока пересвечивает все фары с кем до этого катал.
http://www.litemania.com/front/php/prod ... ay_group=1" onclick="window.open(this.href);return false;
55у.е. его цена, 8 аккумов 18650 36у.е. +сборка +гермоупаковка на байк. цна гуд +8у.е. долставка, но магазин стремный. Хотя на кендлпауэрфорумс ребята с него заказывали и вроде пока все приезжало.
а кто что думает насчет такого девайса?
http://www.dealextreme.com/details.dx/sku.4186" onclick="window.open(this.href);return false;

[Паша Киевский]

а кто что думает насчет такого девайса?

Судя по комментариям, ёмкость на самом деле вдвое ниже

[~VaSiK~]

Готов возить вот эти полкило раи того чтоб не менять каждые 1ч.15м. набор аккумов, а 5 часов катать на максимальной мощности своего нарульного фонарика, который когда включиш, пока пересвечивает все фары с кем до этого катал.
http://www.litemania.com/front/php/prod ... ay_group=1" onclick="window.open(this.href);return false;
55у.е. его цена, 8 аккумов 18650 36у.е. +сборка +гермоупаковка на байк. цна гуд +8у.е. долставка, но магазин стремный. Хотя на кендлпауэрфорумс ребята с него заказывали и вроде пока все приезжало.

Я б тоже не отказался от такого пака. 9± часов вместо 2-2,5 при максимуме, или 30± часов при нормальном свете (достаточно света для обычной езды, а не темный лес на скорости 30км.)

[flashmix]

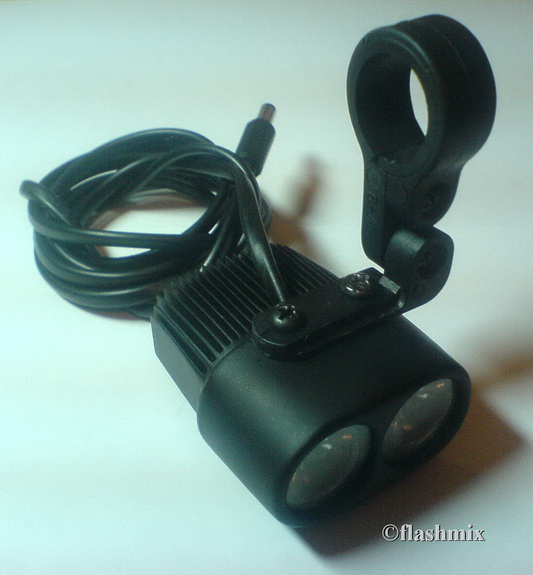

Вот закончил свою фару:


Два светодиода по 3Вт. + модуль....питание покамест не очень, вернее классное , но большое и тяжелое (акум с УПСа)...
Более подробнее как все делалось тут:
http://flashmix.io.ua/album213292

З.Ы.: может ктото знает какието не очень дорогие и маленькие аккумуляторы , подскажите пожалуйста...

[Maksym]

[Паша Киевский]

З.Ы.: может ктото знает какието не очень дорогие и маленькие аккумуляторы , подскажите пожалуйста...

Это зависит от схемы. Если у Вас фара заточена только под питание от свинца, то прийдётся делать 12В...
а так литий 18650 по цене-ёмкости-весу оптимальный вариант.

[flashmix]

Мне от любого акума....лижбы от10В до 30В....
