Велофара своими руками.

[tokma]

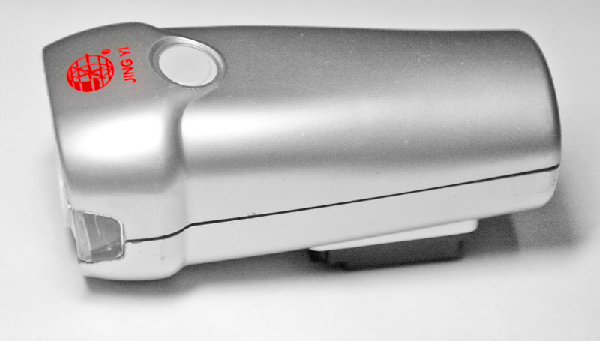

пока собирался делать фару , нашел примерно такой фонарь... http://fortuna.uaprom.net/p19928-fonar-1013.html" onclick="window.open(this.href);return false;
Крепеж на руль был... взял проверил - светит ярко часа 2, ярче чем ксенон, потом яркость падает . 4ААА, стабилизатора нет, но есть корпус, так что туда можно засунуть электронику, а питание внешнее сделать.
Вариант?!

[Maksym]

[tokma]

Фонарик конечно не дорогой в ту же цену примерно и похожей мощности... 2,5 вт примерно.. то же на 4 батарейки(АА только), 0,5 А лампочка... может біть у меня и не ксенон, но на нем так написано...

[Maksym]

[W^W]

Наконец-то, под праздник Н.Г., теперь наряду с вами и я могу покататься с хорошим светом общей «силой» в 900 честных Лм.

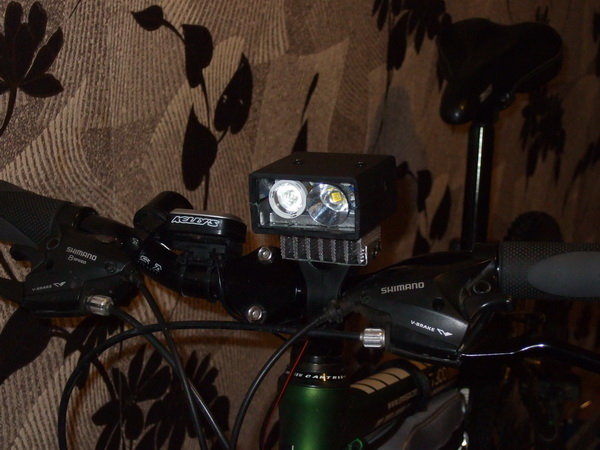

Итак, родил, слепил и т.д. Проект «Химера» - велосцукофара ближнего (Р7) + дальнего (Крии R2) света, химерная немного она. Начинка и параметры:

- 2 режима ближнего мах. 10 Вт (700 Лм) и мидл. 3 Вт (300 Лм). Ток через диод соответственно 2.8 А и 1 А.
- 1 режим дальнего (мах.) ок. 3.5 Вт (>200 Лм). Ток установил 1 А.

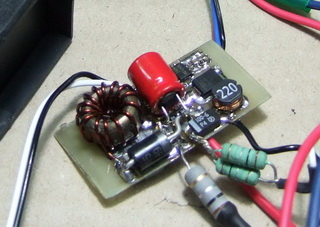

- 2 понижающих стабилизатора тока, КПД на мах. режимах 86-87 %, без синхронного выпрямления, частота преобразования ок. 100 кГц. ЧШИМ.
- Термозащита светиков. При перегреве (65 град.) на задней панели загорается оранжевый контрольный светик, фара ближнего света переключается в режим 3 Вт (1 А), а при охлаждении (60 град.) переходит в исходное мах. состояние (если вкл. 10 Вт).
- Защита от глубокого разряда аккума. В период тестов использую свинцовый 12 В 2.3 А/ч. При разряде батареи до 11.3 В - сигнализирует красный светик, ближний переходит в сберегающий режим ок. 1 Вт. (при положении переключателя режимов мах. и мидл., ток соотв. 300 мА и 500 мА.) 100-150 Лм. Чтоб внезапно не остаться без света, и так проехать, например час, если дальний не включен.
- Дальний свет работает независимо от защит.
Время работы (при комнатной температуре) с таким свинцом:
при мах. ближн. + дальний – часик;
при мидл. Б + Д - 2.5 ч;
при мидл. Б – чуть больше 5.5 ч.
Ближний свет с рефлектором, а дальний с 10 град. коллиматором. Две световых системы разнесены в вертикальной плоскости. Дальняя светит выше ближней.
В схеме микроконтроллера нет. Всё на дубовых элементах с смд.

Стекло 2 мм., аккум. в подрамной сумке. Вечер при бомбящем мокром снеге, пока полет нормальный, фара сухая внутрях. Бимшоты позже.
Корпус пластиковый, дешево и быстро и сердито, хоть и страшненько вышло. Спешил, чтоб спокойно зимой кататься и разрабатывать полноценный, металл., функциональный, серийный образец велофары.

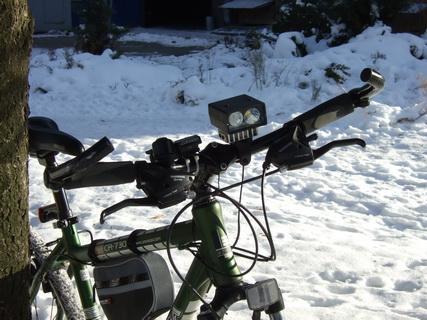

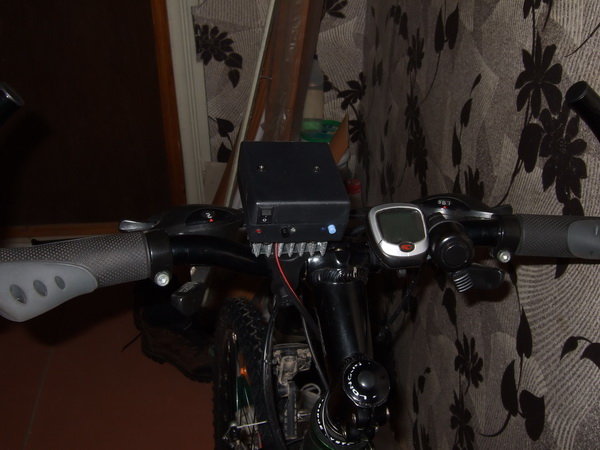

Изображение 1415_измен.размер.jpg (45.84Кіб)Переглянуто 5791 раз

[~VaSiK~]

...
- Термозащита светиков. При перегреве (65 град.) на задней панели загорается оранжевый контрольный светик, фара ближнего света переключается в режим 3 Вт (1 А), а при охлаждении (60 град.) переходит в исходное мах. состояние (если вкл. 10 Вт).
...

А это что-то новенькое (как для меня). Как часто срабатывала схема при тестировании? И при каких условиях. Думаю на улице она врядли срабатывала.

[W^W]

А это что-то новенькое (как для меня). Как часто срабатывала схема при тестировании? И при каких условиях. Думаю на улице она врядли срабатывала.

65 град. это температура на радиаторе, с учетом переходных тепловых сопротивлений, в кристалле диода Р7 темпер. не должна быть выше 95-105 град.

Сейчас фаре холодно, защита спит. Да и летом, при набегающем спереди потоке воздуха, не должна сработать, с таким радиатором. Это больше для подстраховки, если во время стоянки байкер не отключит мах. режим. Летом проверю, непременно.

[SOM]

откровенно завидую))) по-белому))

[Паша Киевский]

пока собирался делать фару , нашел примерно такой фонарь... http://fortuna.uaprom.net/p19928-fonar-1013.html" onclick="window.open(this.href);return false;

Там очень печальный светодиод - синюшное чудо фирмы ZongCheng, и не 3 ватта, а 0,5 в лучшем случае. Про светоотдачу лучше не вспоминать.

[W^W]

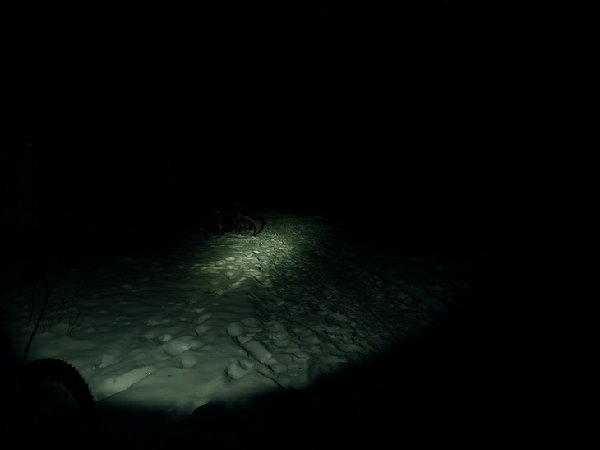

Вот и обещаные фотки света моей велофары "Химера" и фонарика "Феникс" L2D Premium 100 - теплый.

Исходник:
лесопарк;
расстояние до велика на дороге - 15 м., а до группы деревьев, что немного правее и дальше велика - 40 м. (для проверки дальнего света).
параметры сьёмки: выдержка 1 с.; диафрагма f/4; чувств. ISO 100.

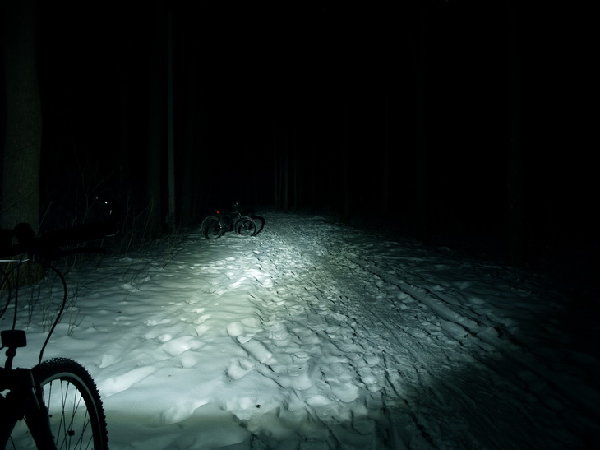

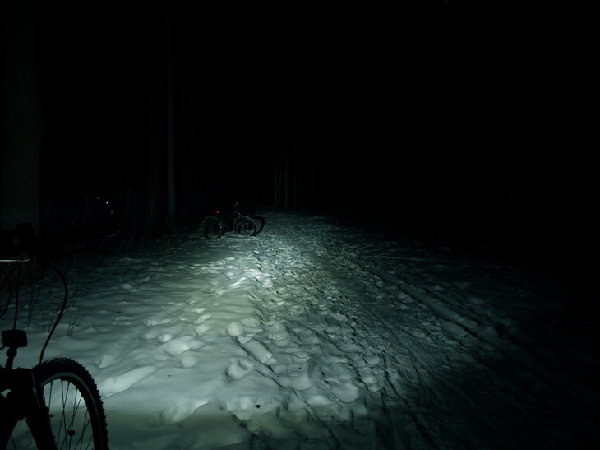

1. Светит только ближний на среднем режиме 300 Лм.

2. Ближний на мах. 700 Лм.

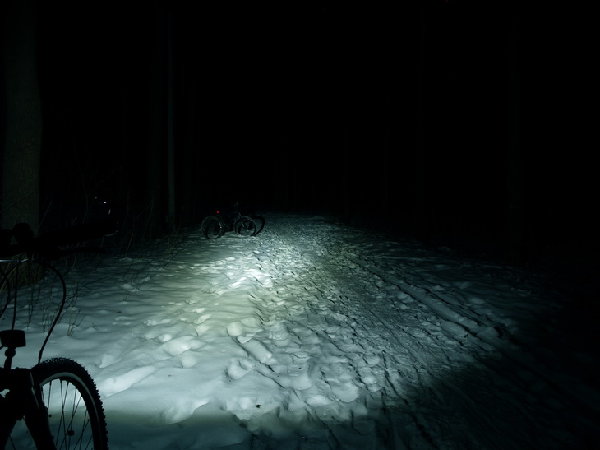

3. Ближний мах. 700 Лм. + дальний ок. 200 Лм.

4. Ближний средн. 300 Лм. + дальний 200 Лм.

[W^W]

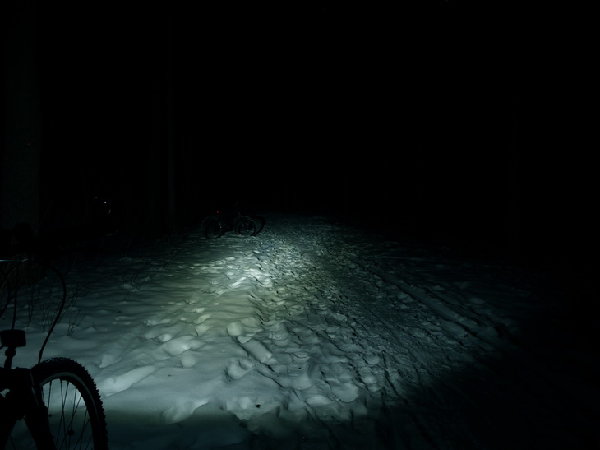

5. Fenix L2D Premium 100 турбо 175 Лм.

6. Тот-же Феникс, но фокус дальше 175 Лм.

Она.

Изображение 1454_измен.размер.jpg (80.53Кіб)Переглянуто 4907 разів

[Florens]

Ну а вот мой вариантик. Собственно ничего нового, все примитивно. Q5 на управляющей из ГонгКонга для подобных светодиодов. 5 режимов (строб, сос, и 3 режима яркости). Корпус от китайского JING YI, линза 10 градусов. ПОка еще не тестировал на веле.

[amerikanec]

Извините за офф
Но мне кажется только тут я смогу получить хорошую консультацию по фонарикам
Сам как бы тоже повязан в какой то степени с велосипедами, только более специфического характера, передвигаюсь на инв коляске (активке) часто приходится ездить в полумраке, вот и решил приобрести хороший фонарик для этого дела.
В самой коляске тюнинг уже проделал, заменил передние маленькие колёсики на светящиеся, взятые с самоката детского, когда быстро ехать не плохо освещают, а главное гламурненько со стороны.
Так же у меня очень сильное увлечение рыбалкой, и очень люблю рыбачить в ночное время, использую налобный фонарик, но он светит не ярко, и плох тем что в лицо начинает слетаться всякая несекомная тварь, летящая на свет, почитав Ваши посты, решил приобрести яркий и главное дальнобойкий фонарь, да такой что бы и злую псинку можно было напугать яркостью!
все хвалят fenix фонарики , но почему то совсем нет отзывов про такие вот
http://www.dealextreme.com/details.dx/sku.17591 не уж то врут за 900 люменов?
Если не затруднит , обясните, а лучше напуствуйте что приобрести? ( хочется сразу приобрести правильный комплект, фонарик, аккамуляторы, и зарядное) - в жостких экстримальных условиях использоватся фонарик не будет, тоесть водонепронецаемость не нужна.

за ранее благодаю.

[Maksym]

[gylka]

і боюсь що в режимі 900 лм колись наприклад влітку в теплу погоду він так пропрацює хвилин 20 (якщо не менше) а потім просто згорить к чертям собачим бо там він так грітиметься в такому режимі, що не тільки бокс з акумами носитимеш а і якийсь могучий радіатор з вентилятором.... (я утрирую... але він реально швидше за все згорить за хвилин 20)

[amerikanec]

ух Ты, очень оперативно !
А можно Вас попросить сделать выбор, именно хочется фонарик по ярче, и что бы сразу выбрать аккамуляторы нужные и к ним зарядное? живу в провинции, в городе если и бываю, то по физическим причинам попасть в какие то магазины не могу, по этому покупки делаю через инет.
Что бы форум не офтопить, можно с Вами по аське проконсультироватся? судя по Вашим постам, Вы просто асс в этом направлении!

[Maksym]

[Паша Киевский]

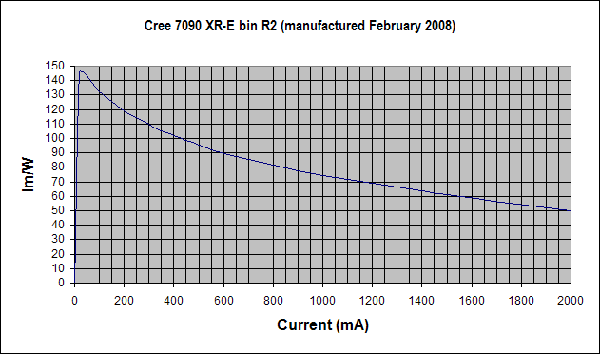

Любителям выжимать из светодиода мегаяркость максимально допустимым током может быть полезен этот график:

- это зависимость эффективности излучателя от тока через него на примере CREE R2. С другими светодиодами ситуация похожая, при увеличении тока отдача (lm/w) падает и выходит, что лучше поставить 3шт тех же R2 или Q5 и питать каджый током 350мА, чем через 1 пропускать 1А.

[Volk]

ух Ты, очень оперативно !
А можно Вас попросить сделать выбор, именно хочется фонарик по ярче, и что бы сразу выбрать аккамуляторы нужные и к ним зарядное? живу в провинции, в городе если и бываю, то по физическим причинам попасть в какие то магазины не могу, по этому покупки делаю через инет.
Что бы форум не офтопить, можно с Вами по аське проконсультироватся? судя по Вашим постам, Вы просто асс в этом направлении!

правильного человека для консультации выбрал ;-)
в свое время именно по этому вопросу, именно с Maksymом и общался, итог - ни капли не жалею что он меня убедил брать фонарик под 18650, и помог определиться с акумамми, с зарядками там выбора небыло
Светит супер будь то покатушка или стояние на номере. Акумм держит безумно долго, точно не замерял но вроде бы даже больше чем указано на сайте. Маленький и не убиваемый.

[slon]

Может скинутся и купить вот ето http://www.dealextreme.com/details.dx/sku.1885" onclick="window.open(this.href);return false;
Вроде самый простой вариант . Наскока я понял можно питать и 1вт и 3вт, 5 вт.

[Maksym]

[slon]

кпд низкое? По напряжению подходит. Каждая АМС7135 дает 350-360ма .Там их вроде 4 шт .Везде написано что их можно паралелить. Плюс обвески никакой не надо. Достать бы их отдельно и паять прямо
на подложку диода, дешево и сердито.

[Паша Киевский]

slon

КПД там не низкий, он зависит от входного напряжения. Вблизи напряжения на диоде КПД максимальный.
Для нормальной работы стабилизатора нужна разница между входным напряжением и падением напряжения на светодиоде минимум 120мВ.
Допустим, падение напряжения диоде при токе 1А 3,6В (там разброс есть на самом деле) То есть при начальном напряжении на литий-ионном аккумуляторе 4,2В КПД будет равен 3,6/4,2=0,85 (собственным потреблением микросхемы пренебрежем, там 200 мкА на корпус). При напряжении аккумулятора 3,6+0,12=3,72В КПД будет максимальным: 3,6/3,72=0,96. По мере дальнейшего разряда аккумулятора ток будет падать и КПД немного упадёт (микросхема "заберёт на себя" те же 120мВ, а напряжение на светодиоде будет падать).
1 ампер - это я имею в виду 3*АМС7135 параллельно (мне лично с 1Вт некомфортно ездить).

На подложку паять нельзя, тепловой режим пострадает.

[PRom]

Подскажите, насколько важным является опция отключения светодиода при разряде аккумуляторов?
Вроде выше написано было, что при частом переразряде элементы питания долго не проживут.

[Maksym]
