Велофара своими руками.

[AnalogDevices]

про рефлектор забудь, прямые лучи от свд будут встречным по глазам светить сильно, лично я всегда меряю, прбую, если устраивает оптика от XP-G ставлю на ХМЛ

[Ruskat]

AnalogDevices, а чого одразу забувати??? головне спрямовувати світло на дорогу, а не на машини. Але іноді водії теж ксенонами сліплять. І їдуть не перемикаючи світло. То таким і треба влупити, щоб розуміли...

[Виталий Т.О.]

для такого случая делют две фары: одна ближний - с шыроким углом и дальний - с узким лучём

[AnalogDevices]

ну то понятно, любители ксенона просто неправильно настроили свои фары вот и светит куда угодно только не на дорогу, но давайте мы не будем им подражать и делать то же самое, у рефлектора КПД прилично ниже чем у каллиматора, и калиматор не слепит в глаза если его направить на дорогу

[W^W]

пффф, то понятно что СВД должны охлаждаться, но вы учтите что когда вы едете, фара постоянно обдувается, таким как у вас радиатором хватит остудить 30Вт светодиод и будет самое оно

По поводу охлаждения мощных диодов...

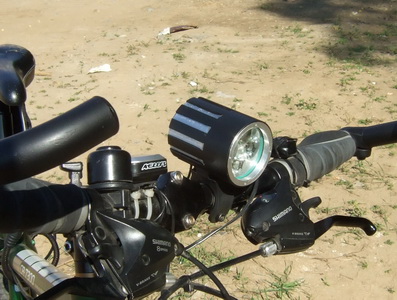

В моей фаре, вот в таком корпусе площадью ок. 150 см2, стоят диоды суммарно 30 Вт (2.000 лм).
Летом, при температуре +22 С и скорости 25 км/ч этого радиатора не хватает, чтоб сбросить тепло, через 6-7 мин. срабатывает термозащита (70 град). Сейчас при +5 град, уже все гут! Так что, считайте.


И еще, для мощной велофары в городе рефлектор это уныло и не правильно, только коллиматор, какой нибудь овальный или обычный 15-20 град.

[Виталий Т.О.]

я в большенстве по городу езжу, то я думаю могу обойтись и без дальнего света, что бы не слепить прохожых и автомобили.
ксати вот моя оптика и корпус для фары (хотел сделать по принцыпу "маленький да удаленький")


и моя оптика

[Виталий Т.О.]

кстати я могу в AMC7135 вовод GND подклучить через регулятор и таким образом управлять яркостю?

[Maksym]

[Виталий Т.О.]

спасибки Максим)))) помогли юному фаростроителю)))

[AnalogDevices]

пффф, то понятно что СВД должны охлаждаться, но вы учтите что когда вы едете, фара постоянно обдувается, таким как у вас радиатором хватит остудить 30Вт светодиод и будет самое оно

По поводу охлаждения мощных диодов...
В моей фаре, вот в таком корпусе площадью ок. 150 см2, стоят диоды суммарно 30 Вт (2.000 лм).
Летом, при температуре +22 С и скорости 25 км/ч этого радиатора не хватает, чтоб сбросить тепло, через 6-7 мин. срабатывает термозащита (70 град). Сейчас при +5 град, уже все гут! Так что, считайте.


И еще, для мощной велофары в городе рефлектор это уныло и не правильно, только коллиматор, какой нибудь овальный или обычный 15-20 град.

это понятное дело нормально для 10 Вт.. а не для 30

[Виталий Т.О.]

как можно сделать простую теромозащиту для ХМЛ?

[homyak]

как можно сделать простую теромозащиту для ХМЛ?

Если не ошибаюсь у далласа есть цифровые термодатчики/термостаты. Возможно они даже имеют ПЗУ. В любом случае стоит погуглить на тему цифрового термостата с ПЗУ.
Термостат + ключ по питанию на полевике с низким сопротивлением и схема готова.


UPDATE:
оказывается есть еще и аналоговый мир.
Брат подсказал, что есть также аналоговые термостаты, которые сами по себе могут комутировать большие токи...

В общем вариантов много. Главное что бы:
1) не рубалась вся мощность, а только ее часть или же предварительно выдавался сигнал.
2) Термостат поместился в ваш корпус, и был по возможности ближе к светодиоду.

[Виталий Т.О.]

погуглил в нете и нашёл микросхему ЛМ26, только сомневаюсь в выборе. с помощю этой микрухи мне надо управлять семистором, а там только меняется выходное напряжение, что ещё мжно?

[homyak]

неплохо бы ссылку на даташит. Уж слишком много девайсов отзывается на подобное имя. Лень читать.

............. семистором,

Семисторы как правило используются при управлении высоковольтными переменными напругами. ( напр. 220 )
Т.е. микруха изначально не под твои задачИ, что может иметь последствия. Потому хочется увидеть даташит.

[Виталий Т.О.]

http://pdf1.alldatasheet.com/datasheet- ... /LM26.html там в конце нужная мне схема на реле

[jeti]

Реле, семисторы и прочие громоздкие штуки - это вчерашний день. У вас фара будет громоздкая просто, а это плохо. Надо делать на микроконтроллере и яркость (ШИМ) и защиты. Советую не тратить время на реле и остальное. Изучайте МК например ATTINY13, и сможете все сделать, инфа в инете есть, это перспективно. При использовании МК термозащита далается на одном крошечном smd термисторе, ну и обвязки там еще немного.

[homyak]

.... семисторы и прочие громоздкие штуки - это вчерашний день.

во первых, - семисторы имеют не такие уж и большие габариты, - сравнительно к тем мощностям что они комутируют.
Во вторых, - предложите мне елемент сегоднешнего дня, с помощью которого я могу комутировать киловатную активную нагрузку, на переменном напряжении в 220В

.... Изучайте МК например ATTINY13, .....

Во первых, человек даже не знает зачем ставят фильтрующие емкостя. Лучше пусть хоть что то сделает, и оно заработает.
Если сразу взятся за сложный проект, то он имеет мало шансов на успешное окончание.


во вторых - тинька в чистом виде, - давно уже не перспективная технология.
Да, с нее хорошо начинать, на ней удобно делать простенькие проекты, но не более.
Что то серьезное строить сегодня на АВР обоснованно только при очень больших обьемах. Иначе, - небольшая экономия на стоимости камней будет проглочена большими затратами на разработку/отладку.

В третих, - правильно спроектировать ШИМ, обратную связь, - надо опыт иметь. А при отсутствии онного, - ( по моему скромному мнению да и не только ) линейный стабилизатор выйдет более высокого качества.

При использовании МК термозащита далается на одном крошечном smd термисторе, ну и обвязки там еще немного.

При еденичном изготовлении, по моему скромному мнению дешевле использовать, предварительно откалиброванный, цифровой датчик, чем схему на россыпухе которую надо правильно спроектировать, а потом откалибровать.
Но тут уже выходит,- что кому интересней, и что стоит как цель.

[homyak]

как можно сделать простую теромозащиту для ХМЛ?

Нашел дома лабы из института.
Мы использовали:
DS1631
Также понравился DS1821

Хотя ЛМ26, который вы указали, - возможно даже лучше подойдет под ваши задачи ( он зашит на заводе под определенную температуру, т.е. програматор не надо паять/искать )

[Виталий Т.О.]

мне деже подойдёт такое, что при перегреве будет светится красный светодиод и я просто переключу в слыбый режым или выключу.
и ще там ведь можно вместо реле поставить светодиод, в качестве индикатора? мне нужно что бы при достижении нужной температуры он загорался.

[jeti]

homyak Не надо валить все в кучу, при чем тут 220В у нас велофары а не светильники домашние.
Берется готовый драйвер с возможностью управленияя яркостью посредством ШИМ, ну а самим ШИМом уже будет рулить контроллер и следить за температурой. Никаких громоздких схем термоконтроля по большому счету и не надо. Расчитывается делитель напряжения и вешается на вход АЦП в МК. Итого получаем не сильно сложную и очень компактную схему в сравнении с реле и симисторами. Ясное дело что шарить коечто надо, но это уже вопрос последующий. Я просто человеку показал перспективное направление в котором имеет смысл разбиратся чтобы сделать чтото стоящие.
То что тинька не самая новая щас это да, но она спокойно подходит для такого проэкта, тем более есть куча примеров исходников для нее.

[Maksym]

[Виталий Т.О.]

какая оптика использовалась в велофаре NightKeeper (930 Lumen)?
http://vrp-lights.com/nightkeeper/night ... sanie.html

[homyak]

по всей видимости - линзы...

только ведь, просто поставить линзы - мало... их еще выставить нужно.

[AnalogDevices]

что имееться ввиду выставить?

[homyak]

что имееться ввиду выставить?

насколько я понимаю в указанной фаре не все линзы смонтированны перпендикулярно к основной подложке.
некоторые - с набольшим углом, - дабы сделать более правильное светловое пятно.

Но, - может такая идея енсть плодом моего больного воображения.
