Велофара своими руками.

[Yaroslav]

Стоят канешно основательно.

Затраты эти разовые и для человека, который "не в теме", легче купить решение "все в одном" и подключить потом следуя примерам из документации.

Управлять током я смотрю можно либо посредствам вторичного низкочастотного шима ... либо ваще никак ...

У модели 2008B-1000 управление током действительно невозможно, у моделей же 3021-X-E-XXXX, 3021-X-I-XXXX управление током возможно, причем предусмотрено 2 варианта:

• модели 3021-X-I-XXXX: с помощью встроенного в сам модуль переменного резистора (по принципу настроил и забыл)

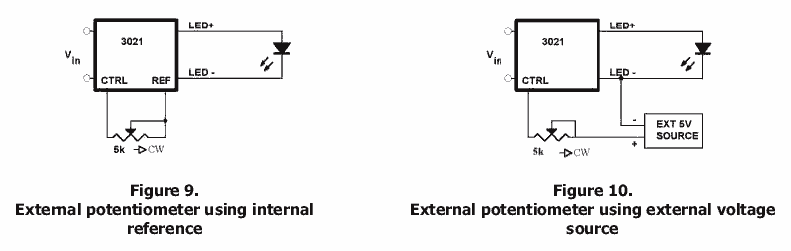

• модели 3021-X-E-XXXX: с помощью внешнего переменного резистора. Схема включения:

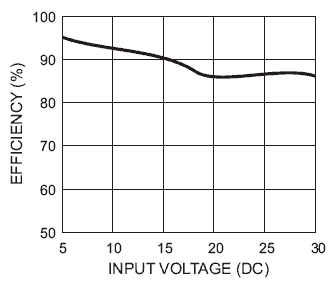

Лично меня в них подкупает заявленная высокая эффективность в сочетании с широким диапазоном входных напряжений:


Из недостатков стоит отметить досточно большие размеры (например, для моделей 3021: 20х20х11 мм).

[SHAQ]

ну че - впринчипе да - если не парится и брать что-то готовое - то думаю вариант вполне норм, а размер - то там же еще и дроссель дето залит - он видимо обуславливает габариты (ну или хотябы один из них). У меня вышло что-то типа 10х15х30 если "оквадратить" до паралеопипеда, но реально "10" было только в одном месте. Правда выжать можно до 2-3 А(по желанию) (если дроссель хороший найти). Так что с размером вринципе у них все ок

[collectivemind]

........................................

[W^W]

В том-то и дело. Дальний в городе не нужен и запрещен. Всегда существует внешняя засветка от домов и фонарей. А в лесу и на трассе можно и кнопочкой манипулировать не слишком часто.
А много света не бывает эт точно, тем-более с плохим зрением (у меня). Пробовал Cree Q5, от 1 аккума лития 18х50, на 900 мА (200 Лм) - светит ярко, ужас, но с рефлектором, который есть в наличии, чрезвычайно узкое (дальнобойное) пятно.
Все-таки фару на 10 Вт Р7 буду лепить, от 3-х литиевых елементов. Раскочегаривал до 700 Люменов 2.7-2.8 А. Приблизительно, эквивалент 25 Вт галогенке.

[collectivemind]

........................................

[W^W]

Охлаждение на корпус алюминиевый, при езде и обдув будет. Добавлю термосенсор, который переключит на пониженый режим (режимов несколько, управление МК).
Если, на выходе конвертера есть сглаживающий кондер, то можно и цифровым за 20 грн. мерять.

[SHAQ]

Кто-нибудь в курсе, что он там показывает? Это из тех предположений, что после конвертора ток импульсный (или пилообразный, не знаю), и без осциллографа не разобраться.

Там АЦП двойного интегрирования - как следствие увидим среднее значение тока (напряжения). (не путать с действующим, хотя оно сдесь и ненадо)

[jeti]

А по поводу охлаждения я пришел к выводу что вместо отдельного радиатора надо использовать РУЛЬ! Предварительные тесты показали что охлаждение работает, температуру не скажу не мерял, но горячего вроде нет. Я лично так и буду делать. Сами подумайте нафиг городить лишнее железо этим самым утяжелять и угромождать байк Думаю что руль достаточно хорошо будет работать.
Другой вопрос как это все дело прицепить, вот тут уже вариантов много, я еще и сам окончательно не предумал.

По поводу света. Там писали что в городе дальный запрещен, это да, но наш дальний же не такой дальний и мощный как у машини поэтому я думаю что с этим все нормально. Света действительно мало не бывает. Буду ставить два СREE - ближний и дальний, так как по хорошему именно так и надо просто иначе не выйдет так чтоб светило и далеко и по бокам. Вот если ехать только с дальним по прямой то все нормально, но как только даже немного поворачиваешь руль то все, в сторону поворота он светит а ближайшея траектория по которой ты едешь пока еще прямо уже не освещается

[Maksym]

[W^W]

Maksym, как там по спецификации на Cree R2 со светом? Типа такого: 700мА - 200лм, 1000мА - 250лм?
Не могу найти документацию. Цена на светик в районе 14 баксов?

[~VaSiK~]

Собрал и я себе фару. Проехался только раз. Пока хватило.
Построена на:
2 шт. Q5, две платы на ZXSC400 и плата управления.
Каждый светодиод может работать на максимальную мощность или от платы управления.
Питание 2 шт. 18650 на 2500 мА.
В самодельной сумочке платы, переключатели и кнопка.
Пару фото:




П.С. Есть ли у кого опыт работы/заказов с dealextreme.com?? А то один акум вроде сдох а на карах дороговато было.

[Defender]

довольно симпотно )
разъемчики типо "тюльпан" ?

[~VaSiK~]

Не. Обычный двухконтактный миниджек 2,5 мм.

[SHAQ]

Не. Обычный двухконтактный миниджек 2,5 мм.

У его я думаю контактное сопротивление великовато - при этих токах и напряжениях может быть вполне заметно - мож есть смысл поставить что-то посерьезней?

[collectivemind]

........................................

[jeti]

А по поводу охлаждения я пришел к выводу что вместо отдельного радиатора надо использовать РУЛЬ! Предварительные тесты показали что охлаждение работает

Но есть нюанс, как показал печальный опыт Если обеспечить хороший термоконтакт то работать будет, а в последующих тестах я сделал так: светодиод припаян на стеклотекстолите 1.5мм и до руля было 2мм зазора. Чтобы заполнить зазор я туда поставил термопрокладку такую как в видюхах на планках памяти используют. Вот это была БОЛЬШАЯ ошибка, светодиоды сгорели через 10 сек Это говно а не термопрокладки оказались.Так что если будете использовать руль как радиатор то обеспечьте надежный термоконтакт.
Щас я от этой системы отказалс, всетаки буду отдельные радиаторы ставить.
Продолжение следует... токо не скоро

[Maksym]

[НиКиТуШкА]

Может быть кому-то будет полезно. Как делал я.

http://basokby.narod.ru/bicycle/fara/fara.html" onclick="window.open(this.href);return false;

[~VaSiK~]

Какой максимальный ток на диодах и держит ли ZXSC400 стабилизацию тока по мере разряда/падения напряж на акках?
Чем мерял токи/напряж?

Максимальный ток 700 и 720 мА (на каждом разный ток, я сильно не заморачивался выровнять их). Как стабилизирует ток по мере разряда не мерил. Визуально работали одинаково пока один акум полностью не сел. Мне этого пока достаточно. Но как написал Maksym, стабилизацию не дает, хотя у него была другая схема, думаю маловероятно что у меня другая ситуация, но нужно мерить. А мерил советским аналоговым мультиметром (сравнивал с цифровым - вроде еще не брешет)

С dealextreme и kaidomain опыт положительный.

Если таки надумаю что-то там заказать, обращусь за помощью, а то сам как-то не чень разобрался...

________________________________________________
Добавил 05.09

Замер по стабилизации:
- 2*18650: 7,7 В , ток на одном светодиоде 695-700 мА
- 2*18650: 6,5 В , ток на одном светодиоде 685-695 мА
- 4*АА акум: 4,9 В , ток на одном светодиоде 660-670 мА

[W^W]

Итак. Глядим, что получилось: ночная фотосессия при помощи 2-х байкеров. Один фотал, другой -
мишень (героически сидел на ведерке в 25 метрах от нас), и я клацал фарками-фонарками.

1. диод Р7 (пока на макетке) на токе 2.8 А -- 700 Лм. Рефлектор пластик, маленький, не настроил полноценно - заметно темное пятно в центре.


2. диод Р7 на токе 1.2 А -- 350 Лм.


3. А это бл@,- Sigma Supraled 1W, фиг знает сколько Лм, наверно, 50-80. И оно стоит 40 $, но крепление имеет классное.


4. турбо режим Fenix premium 100 -- 175 Лм.


[Maksym]

[W^W]

Продолжение. Фотки есть. Я сразу стормозил, чуть.

5. 3-ий (основной) режим Fenix premium 100 -- 100 Лм.


6. Моя переделка какого-то фонарика (был на 3 ААА и очень синем 1 Вт. диодике). Сейчас стоит Крии Q5, запитан током 700 мА (пробовал 1-1.1 А, не целесообразно по потреблению и нагреву - корпус фонарика не дюраль), самопальный инвертирующий преобразователь, питание 1 Li-ion 18500, -- 175 Лм.


Параметры сьёмки: выдержка 2.5 сек.; диафрагма f/5; ISO 320.
Все Люмены даташетовские, но положение дел отображают не плохо.

[St.Max]

Итак. Глядим, что получилось: ночная фотосессия при помощи 2-х байкеров. Один фотал, другой -
мишень (героически сидел на ведерке в 25 метрах от нас), и я клацал фарками-фонарками.

1. диод Р7 (пока на макетке) на токе 2.8 А -- 700 Лм. Рефлектор пластик, маленький, не настроил полноценно - заметно темное пятно в центре.


количество света впечатляет!!!
какие аккумы?
ориентировочно сколько проработает от одной зарядки?

[W^W]

St.Max, пока это макет: предварительная плата, самопальный, на HV9910B, пониж. драйвер (12 В свинцовый аккум. 2.3 Ач.- просто, герметично и сердито, 900 гр. веса ;-) ), На мах. мощности время работы 1ч20мин.; управление по МК, 4 режима – 2.8 А, 1.2 А, 0.45 А и минимальный, но столько в фаре нафиг не надо; КПД преобразователя 80 % (ток диода 2.8 А, вх. напр. 12 В); рефлектор пластиковый от всяких пролайтов.
Для Мегафары в дальнейшем необходимо:
- перевести драйвер на более подходящую элементную базу (низковольтную) – повысит КПД;
- избавиться от МК, сделать 2 режима; термозащиту диода, защиту аккума от глубокого разряда;
- запитать от 4 баночек (7.2 В) лития 18650 (повысит время работы до 2.5-3 часиков, ну вес и габариты, несомненно);
- с рефлекторами поэкспериментировать;
- в перспективе лучше использовать Криишный МС-Е, он белее гибок в подключении;
- добавить диод Сеул Р4 -- дальний свет на "узком" коллиматоре.
- и самое главное побороть свою лень и втулить в какой-то алюминиевый корпус.

[St.Max]

Планирую собрать фару на диоде P7 и использовать аккумуляторы Li-ion 5000мА/ч 3.7В 4-6 шт.
вопрос: можно заряжать батарею из 4-6 акк. комплексно или обязательно каждый в отдельности?
если можно то как это реализовать?
