Велофара своими руками.

[Abez]

Автор вот этой фары
а можно где-нибудь поподробнее прочитать как она изготавливалась? Особенно интересует как изготавливалась передняя желтая часть?

Желтая часть делается так:
на подготовленный радиатор приклеиваться пенопласт, толщина которого равна высоте оптики диода.
На него приклеивается стеклотекстолит

затем оклеиваться стеклотканью с эпоксидной смолой, шпаклюется, ошкуривается
тут еще фото http://foto.mail.ru/mail/abez-15/Velofara

[youhim]

Решил для питания трех Cree R2 взять вот этот драйвер http://pitaemled.biz/hv9910.html
Правильный выбор я сделал?
Питаться будет или от свинцового аккума 12В, или от 3...4-х литий-ионов.

[romanta]

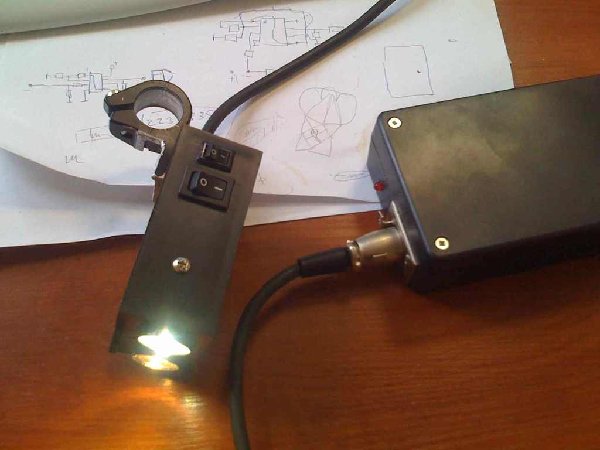

Вот такое собрал своими руками.
Акум. 6 В - 2.8 А/Ч
1 светодиод 350 ма тепло-белый свет
2 светодиод 350 - 700 ма белый свет

Калиматоры на 8 градусов

Думаю тепло белый светодиод поменять на белый, и калиматор один поставить на 15 градусов.

Все детали покупались на радиорынке

[Maksym]

[romanta]

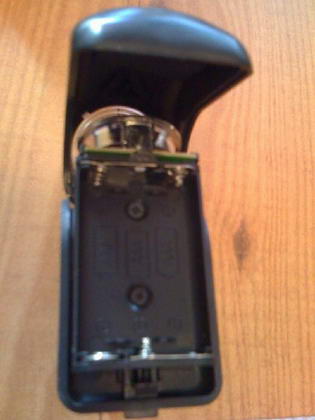

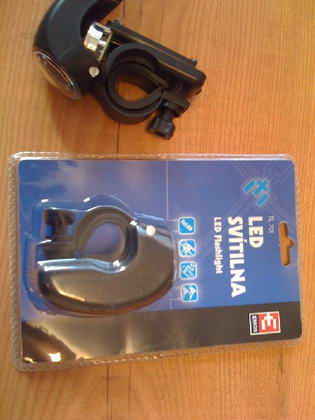

Вот такое недавно купил в Ашане на петровке за 28 грн
Думаю хороший корпус для переделки в нормальную фару.

Планирую вместо батареек поставить драйвер на 700 ма
Светодиод 3 вата белый , калиматор на 15 градусов.
Питание пока не придумал, возможно аккум на 6 в, 1,2 А/ч

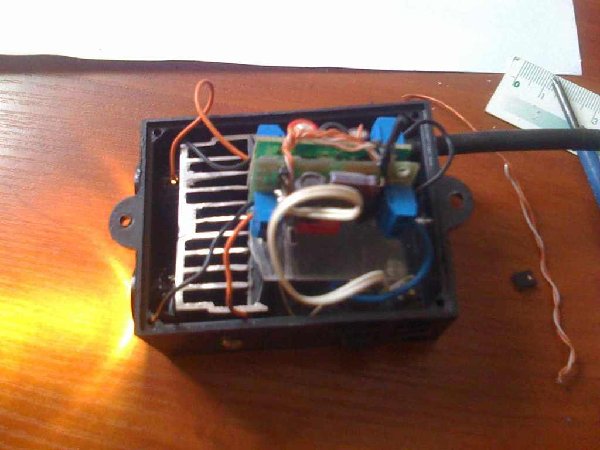

Максимальная температура при полной мощности 55 градусов, вот почему радиатор занимает половину объема.
Время работы при полной нагрузке 5 часов.

[flashmix]

Питание пока не придумал...

Просто подгони все нормально внутри и туда поставь обычные АА аккумы на 1,2В*2,7А

[romanta]

Просто подгони все нормально внутри и туда поставь обычные АА аккумы на 1,2В*2,7А

Я думал над этим, но дело в том что там мини пальчики ААА, а они довольно слабые.
Надо делать внешнее питание, и плату с драйвером разрабатывать отдельно.
На выходных займусь. посмотрю что можно соорудить.

[Kuper23]

Можно ли на прямую(без драйвера) подключить светодиоды к АКБ ,если это будет автомобильнный акомулятор?
Если нельзя ,то почемц или как +/- при прямом подключении?

[youhim]

Эскиз будущей фары.

[Maksym]

[flashmix]

Эскиз будущей фары.

Если не секрет, в какой проге рисуеш? или посоветуй простую прогу для разработки эскиза фары...

[youhim]

Если не секрет, в какой проге рисуеш? или посоветуй простую прогу для разработки эскиза фары...

Рисовал в SolidWorks. Программа хоть и не простая, но легкая в освоении. Советую.

[Pavelm-ks]

Всем привет !
Хочу купить светодиод Luxeon Rebel, но не могу проеделиться какой цветовой температуры.
Склоняюсь к NeutralWhite (4300К).
У какой темперетуры более приятный свет?
Или может всеже лучше на 6500К взять ?
Но я слыхал что у них солидная часть спектра в синем диапазоне
и в дымку или туман сильно отражается и замылимает объекты.
У кого какие соображения на этот счет ?

[youhim]

Pavelm-ks
Лучше конечно брать NeutralWhite. Свет более приятней. Но и яркость ниже.

[PRom]

Прошу подсказки.

1)Купил аккумуляторы никель-металлгидридные на каждом написано напряжение 1.2 вольт.
Но когда снимаю с зарядки тестер показывает ~ 1.38 вольт
Что означает напряжение указанное на корпусе?

2) Аккумы никель-металлгидридные производитель рекомендует заряжать 7 часов при токе в 735мА.
Это максимально допустимые значения?
Мое зарядное устройство в нормальном режиме выдает 135мА, в режиме быстрой зарядки - 175мА.
Предназначено для никель-кадмиевых аккумов, можно ли его использовать для ник-металлгидридные ?

Полезная статья по аккумам: http://www.fcenter.ru/online.shtml?arti ... ower/23077

[rad]

ПИТАННЯ до спеців:
У мене зараз стоїть драйвер понижуючий і живиться від 7,8-15В, а шим сигналізує розряд на 8В. Так, аби система працювала я маю використовувати збірку з 3х аккумів 18650 на 3,7В, тобто 11,1В.
Чи варто міняти драйвер на підвищуючий, аби живлення системи було можливим лише від двох 18650, тобто від 7,4В, а сигналізація розряду на 6В бо вже на 5,4В захист аккумів вимкне подачу току?
Як така зміна вплине на ККД системи? Чи варто?
Якщо ніяк не вплине, то з однаковою кількістю аккумів можна буде зібрати аккумуляторну збірку більшої ємності, отже така заміна користа. Якщо ж аккуми будуть швидше виснажуватись чи світити буде гірше то краще лишити все так як є.
Порадьте, бо я в подібних розрахунках некомпетентний.

[PRom]

Як така зміна вплине на ККД системи?

По моему, понижающий драйвер имеет лучший КПД чем повышающий, на сколько эта разница большая не скажу
кажись в пределах 6-9%

[collectivemind]

........................................

[collectivemind]

........................................

[flashmix]

Прошу подсказки.

1)Купил аккумуляторы никель-металлгидридные на каждом написано напряжение 1.2 вольт.
Но когда снимаю с зарядки тестер показывает ~ 1.38 вольт
Что означает напряжение указанное на корпусе?

...

1,2В -это с нагрузкой...
1,38В - без нагрузки...
Включи в цепь и увидеш что аккум выдает 1,2В

[Jogger]

Прошу подсказки.

1)Купил аккумуляторы никель-металлгидридные на каждом написано напряжение 1.2 вольт.
Но когда снимаю с зарядки тестер показывает ~ 1.38 вольт
Что означает напряжение указанное на корпусе?

Означает номинальное напряжение. 1,4В, это когда NiMn аккумулятор заряжен полностью. Потом напряжение быстро падает до 1,2В и держиться на этом уровне почти до полного разряда. Потом резко падает ниже 1В. Полный разряд вреден для металгидридных аккумуляторов.

2) Аккумы никель-металлгидридные производитель рекомендует заряжать 7 часов при токе в 735мА.
Это максимально допустимые значения?
Мое зарядное устройство в нормальном режиме выдает 135мА, в режиме быстрой зарядки - 175мА.
Предназначено для никель-кадмиевых аккумов, можно ли его использовать для ник-металлгидридные ?

Ничего себе, у тебя аккумуляторы! Какая у них емкость??
Обычная формула вычисления времени заряда для NiMn аккумуляторов: Т=(Емкость/Iзаряда)*Кт, где Кт лежит в диапазоне от 1,3 до 1,4. Если ток заряда большой, то бери 1,3; если маленький - 1,4. Заряжать металгидридные аккумы в автоматической зарядке для кадмиевых - нельзя. В простой, которая понижает и выпрямляет ток - можно, следя за временем по вышеприведенной формуле.

[youhim]

Вот еще неплохая статья об аккумах >>>><<<<

[Oasis]

Підкажіть де можна придбати подешевше акуми АА і CR123 і чи є зарядні пристрої що підтримують обидва формати... чи краще окремий пристрій?
Колись давали посилання на сайт, але я вже очі продивився не зміг знайти... Дякую.

[PRom]

Підкажіть де можна придбати подешевше акуми АА і CR123 і чи є зарядні пристрої що підтримують обидва формати... чи краще окремий пристрій?
Колись давали посилання на сайт, але я вже очі продивився не зміг знайти... Дякую.

Брал свои аккумы (АА) в "Ашане" на петровке.
Стоимость получилась 11 грн. за шт. емкостью в 2000 мА/ч - дешевле не бывает.
На элементах написано: "Произведены для Ашан...."; наверно поэтому так дешево.
Там же и зарядные устройства можно посмотреть.

[Codrum]

Можно через резистор.

сгорел стабилизатор =(. Хочу проверить работет диод или нет.
Интересует какой резистор нужен для светодиода Cree R2, с литий-ионным аккумулятором 18650?
