Велофара своими руками.

[Maksym]

[flashmix]

В етом драйвере если на один светодиод то напряжение от 6В ... а у меня 2диода, так от 10В....http://io.ua/8533895p
буду чето еще искать...но покамест пойдет...
Просто самое тяжелое было сделать сам корпус, а все остальное легко меняется, темболее что модуль у меня идет не в самой фаре...

[Maksym]

[Паша Киевский]

С ними проблема номер 2 - готовые батарейные отсеки с пружинными клеммами под 18650 если и есть, то нам недоступны. Можно подпаяться к плате защиты, но вдруг аккум понадобится в обычном виде - как его собрать назад? Термоусадка с радиорынка слишком толстая.
Где-то видел идею прятать аккумуляторы в руль

[gylka]

Вот закончил свою фару:
Более подробнее как все делалось тут:
http://flashmix.io.ua/album213292

слухай, а з чого ти зробив оцю деталь?? http://io.ua/8534026p
виглядає ніби ти зліпив її з чогось типу пластилін...

І до речі де взяв кріплення на руль? десь продають такі кріплення окремо?

UPD. Ах і до речі як правило не пишу якихось мегахвалебних відгуків але судячи з фото, не хочеться когось ображать, це одна з найкрасивіших самопальних фар.. реально деякі заводські не виглядають настільки красиво... і взагалі з першого погляду я б і сказав що це фабричний виріб... тому :smt023

[rad]

FLASHMIX молодець!! вітаю! дуже красива фара!
В рядах лисапедюг з нормальним свтлом поповнення! Здається цього сезону можна буде влаштовувати повноцінні лісові нічні покатеньки!
Питання:
-де ти намутив всі ці приколи для моделювання?
-на чому шліфував радіатор?
-яку фарбу використовував?
-діоди на 700мА ? яка температура?
-чи є можливість зміни режимів роботи?
-як герметизував штекери?

to gylka
Це спеціальна тканина і смола + "затвердітель". Такі штуки користують моделісти.

[Бешенный_бантик]

качество исполнения просто супер
как ты так крсиво виточил из радиатора нужную форму?

[Maksym]

[gylka]

to gylka
Це спеціальна тканина і смола + "затвердітель". Такі штуки користують моделісти.

а температура?.. там же світлодіоди можуть грітись просто шалено... ця деталь з комбінантів "тканина і смола + "затвердітель"" вона не плавиться чи воняє при 50-80 градусах?..

і ще, а де можна купить таку тканину, смолу і "затвєрдітєль"? може є якийсь інетсайт або десь є сайт виробника де можна почитать про ці матеріали... ?
просто ніколи з таким не стикався і якщо чесно вперше бачу...

[Maksym]

[rad]

А ніхто не пробував втюхати аккуми 18650 в трубку (пластикову сантехнічну трубу чи будь-що подібне).
Імхо, це найпростіше та найгерметичніше рішення.
До того ж трубку найлегще примостити десь на рамі, і, вібрація не загрожуватиме контактам між аккумами - їм в трубі просто діватись нема куди.

[Паша Киевский]

А ніхто не пробував втюхати аккуми 18650 в трубку (пластикову сантехнічну трубу чи будь-що подібне).

Тут коллега так делал:
http://www.velokiev.com/forum/viewtopic ... 52&t=59290" onclick="window.open(this.href);return false;

[flashmix]

Питання:
-де ти намутив всі ці приколи для моделювання?
-на чому шліфував радіатор?
-яку фарбу використовував?
-діоди на 700мА ? яка температура?
-чи є можливість зміни режимів роботи?
-як герметизував штекери?

Ответы:
-на Куреневском рынке;
-болгаркой с насадкой (наждачным кругом);
-чорная, в баллончике, матовая;
-через модуль....700мА....температуру немерял, но после двух часов работы радиатор теплый;
- покамест еще нету, но планирую чтото придумать;
-термоклеем.

[flashmix]

PS. Якщо хтось знає де брати склотканину - поділіться Мається на увазі невеликими партіями.

Я покупал на Кардачах, на заднем дворе....там мужички продают всякое барахло (б/у), ну там радиаторы, стеклотекстолит, трансформаторы....вот у них есть и стеклоткань:)

[PRom]

Вот, почти заводской вариант фары:
http://photo.i.ua/user/1953238/104336/
эскиз



прошу помочь мне спаять детали схемы управления в кучу.
Вернее соединить диод, ШИМ и разъем питания.

[youhim]

Есть три диода Cree R2 и три линзы к ним на 10 градусов. Хочу сделать велофару. Пробовал ставить их на один радиатор рядом - пучок сильно узкий. Ввиду отсутствия широкоугольных линз придется как-то выкручиваться. Кто что может посоветовать?

[evolvent]

сделать подрезы на радиаторе чтобы можно было немного его согнуть или вообще отдельно три радиатора сделать

[youhim]

сделать подрезы на радиаторе чтобы можно было немного его согнуть или вообще отдельно три радиатора сделать

Спасибо. Подрезать это может быть выход. Я вот думал, что может лучше было бы сделать три фары отдельно, поставить две по бокам и одну в центре руля. Но тогда придется делать на каждую свой драйвер. Насколько я знаю провода слишком длинные нельзя делать?

[~VaSiK~]

Но тогда придется делать на каждую свой драйвер.

Почему сразу каждому драйвер? Можно просто разнести светодиоды, но работать они будут от одного драйвера. Главное правильно сделать разводку.

Насколько я знаю провода слишком длинные нельзя делать?

Те расстояния которые между подрамной/подсидельной сумкой и рулем назвать "слишком большие" как-то не получается. Так что в данном случае по поводу длины не заморачивайся.

[foxman]

Корпус обсуждаемой фары судя по всему сделан из эпоксидки армированной стеклотканью: полученная конструкция почти неубиваема, так сказать полу-карбон. Температуры до 100 градусов точно не боится. Эпоксидка в чистом виде боится ультрафиолета, но как насчёт покрашенной - не знаю.

Эпоксидку и ткань можно купить на юности или куренёвке - стоит недорого.

[youhim]

Те расстояния которые между подрамной/подсидельной сумкой и рулем назвать "слишком большие" как-то не получается. Так что в данном случае по поводу длины не заморачивайся.

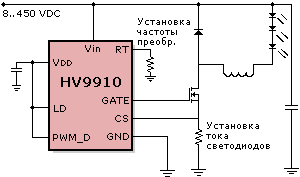

Это было бы справедливо при питании светодиода постоянным током. А, например, вот в такой схеме


Светодиот питается импульсным. И провода к нему будут иметь индуктивность и емкость, которые будут паразитными, и повлияют на характеристики схемы. Работать скорее всего будет, но вот насчет высокого кпд не уверен.
Это чисто мое IMHO, пока не думал над этим.

[M i k]

Ребяты, если вы никогда не увлекались моделированием, то шансы выклеить из стеклоткани вменяемый корпус в стиле обсуждаемого с первого раза равны нулю - не получится ни с первого, ни со второго, ни с третьего раза. Так что если не получится - не отчаивайтесь, 10й будет супер! (Это я к тому что запомните место где берете стеклоткань - все равно два раза бегать:) )

[collectivemind]

........................................

[Just kidding]

поскольку сам я моделист, все понятно
Вот вопрос в таком, из чего ты делал болванку, чтоб сделать форму из эпоксидки с тканью, на что наматывал, а то из дерева лень делать
насчет поверхности, на слой эпоксидки с тканью, кладется гладкий материал (вылетело с головы, типа кальки, но толще), а сверху все эластичным бинтом, и на день в батарею В конце выходит поверхность супер, еще чуток мелкой свободной шкуркой и краской
Также корпус можно дуть из пластика, но вот если температура будет высокая, отпадает вариант, да и установка сломалась

[SOM]

болванку делать не обязательно. можно все делать уже на собранном устройстве, но предварительно плотно обмотав все скотчем и уже поверх него наносить стекломатериал, пропитанный смолой. Такой способ формирования поверхности требуэт определенного опыта в обращении. Есть не только стеклоткань, но и стекломат, который подходит здесь несколько больше. Стеклоткань больше для нанесения на плоские поверхности или с изгибом по одной плоскости. Для формирования же сложных форм-- стекломат. Стекломат -- материал из наложенных в несколько слоев беспорядочно размещенных в одной плоскости отрезков стекловолокна небольшой длинны. Имеет легко деформируемую структуру в отличии от стеклоткани (можно потянуть одни волокна относительно других)
