Велофара своими руками.

[collectivemind]

......................................

[AnalogDevices]

200 грамм.
Все норм будет, тули кристаллы по схеме 2+2.
У меня 4 МС-Е так соединены.

ну пошутил я немного, так вышло)))) мне кажется что+- 1кг ето не так страшно, зато свет будет как в машыны, только в глаза слепить не будет потому что коллиматор стоять будет, уже выходил с КОмповским БП на улицу и светил)) и ещё можно реализовать возможность переключения дальнего и ближнего света, 2верхних кристалла или 2нижних.
ПС. пому интересна схема зарядки, могу подкинуть по просьбе, простая очень

[ProbegalMimo]

Help!!!! Купил для велофары 4 лития - TrustFire 2500 mAh защищенные (те которые синего цвета). Зарядил их по отдельности зарядкой Mystery M6 (китай, типа интеллктуальная :-) ) в режиме LiIon 3.6V. После зарядки напряжение на аккумуляторах было приблизительно одинаковое - 4.08-4.1 В. Только один раз использовал в велофаре, аккумуляторы соединял последовательно. Сборка проработала 3 часа вместо расчетных 4-4,5 часов и резко отключилась. Померял напряжение на аккумуляторах - на одном напряжение 0,2 В (?). Зарядка отказывается его заряжать - пишет что низкое напряжение. Что могло произойти? Аккумуляторы, в принципе защищенные и при напряжении 2,75В должна сработать защита. Как восстановить аккумулятор? ЗЫ токо не пишите что TrustFire и Mystery M6 - оно и так понятно.

[collectivemind]

........................................

[W^W]

Help!!!! Сборка проработала 3 часа вместо расчетных 4-4,5 часов и резко отключилась. Померял напряжение на аккумуляторах - на одном напряжение 0,2 В (?). Зарядка отказывается его заряжать - пишет что низкое напряжение. Что могло произойти? Аккумуляторы, в принципе защищенные и при напряжении 2,75В должна сработать защита. Как восстановить аккумулятор? ЗЫ токо не пишите что TrustFire и Mystery M6 - оно и так понятно.

Все просто!
Возьми к тому аккуму, что отключился (которого отказываются заряжать :^: ), хороший свой акк 18650, подключи их "-" к "-", а плюсы кратковременно замкни (нужен импульс втекающего тока), это нужно для опрокидывания тригера в защите аккума.
На нем сразу будет напряжение ок. 3 - 3.3 В, и можешь ставить в зарядку.
Такие зарядки, видимо, не предназначены для работы с защищенными акками, они заинтелектуаливают себя! А простые спокойно заряжают опрокидываю защиту! ;-)

[AnalogDevices]

совершенно прав, такие платы только длинные стоят в аккубуляторах моб. телефонов, если там "0" их достаточно "толкнуть" втекающим... ето и есть защита от переразряда аккума

[ProbegalMimo]

"Я их реанимировал, просто вырезав плату защиты (контакт "-")." - так радикально пока не хотелось-бы.
"Возьми к тому аккуму, что отключился (которого отказываются заряжать ), хороший свой акк 18650, подключи их "-" к "-", а плюсы кратковременно замкни (нужен импульс втекающего тока), это нужно для опрокидывания тригера в защите аккума.
На нем сразу будет напряжение ок. 3 - 3.3 В, и можешь ставить в зарядку." - пробовал - не помогло. может подключить аккум к зарядке от мобилки?

[AnalogDevices]

легко!

[ProbegalMimo]

и все таки аккум мертв. вырезал плату защиты, пытался его зарядить, раскачать - безрезультатно. место ему на свалке.

[AnalogDevices]

тю...новый аккум... такого не биват... или действительно брак, литиевые мне бракованные не попадались ни разу

[ProbegalMimo]

а мне вот попался бракованный. 4 купил - 1 выкинул.

[ProbegalMimo]

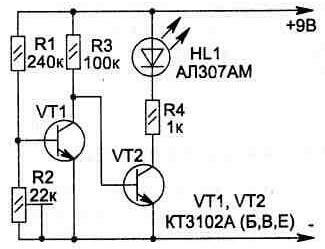

есть еще вопросик: сделал сборку из 3 Литиевых банок TF18650 на 2500 мА соединенных последовательно, т.е. напряжение 11,1 В. К этому всему счастью есть сигнализатор разряда - при падении напряжения до определенного уровня (выставляется сопротивлением резистора R2) на сигнализаторе загорается светодиод. Не могу определить какое напряженим на аккумах когда остается процентов 30 их емкости. Кстати, может у кого-то есть более подходящие схемки сигнализатора разряда? Поделитесь

[Jelezachnik]

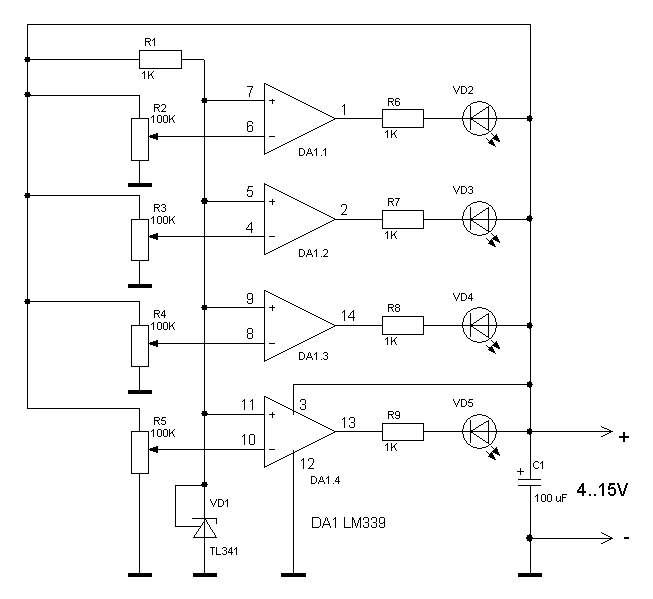

Есть одна классическая схема на компараторах - из разряда "дешево и сердито". Как правило, в одном корпусе от 2 до 4 компараторов - можно легко сделать 2-светодиодный индикатор (LM2903) или 4-светодиодный (LM339).

4 LEDs.GIF (7.61Кіб)Переглянуто 6550 разів

Особенности схемы - может быть настроена под любой тип аккумуляторов, но перед использованием надо поцепить на блок питания и покрутить резисторы. Каждый светодиод настраивается независимо от других. Пока ничего не светится - кушает около 10 мА, можно подключить через кнопку для экономии заряда аккумулятора :-)
Касательно напряжения на аккумуляторах при разряде на 70% - рекомендую посмотреть даташит на любые пальцы в корпусе 18650 и по графику разряда похожим током взять требуемое значение. Или разрядить и померить :-)

[AnalogDevices]

о! хорошая схема! спасибо! добавлю себе в коллекцию, полезная очень! следующий фонарик оборудую етим индикатором

[youhim]

А еще можно на контроллере собрать, что мне больше нравится. Вот, например
http://www.avr.inf.ua/images/avtovolt_cxema.jpg
Правда схема для автомобиля, но ничто не мешает изменить пороговые напряжения.
http://www.avr.inf.ua/avto%20volt.html

[ProbegalMimo]

Спасибки за схемки, Господа. На микроконтроллере - мысль интерессная, но насколько я понимаю микроконтроллеры надо програмировать, а я до такого уровня еще не дорос.

[SydMax]

Как кто решает вопрос теплоотвода от LED если не использовать звёзды и подобные готовые решения? Если я правильно понял, по крайней мере Shilik использует прямую пайку. При этом делается своя MCPCB?
Интересует случай, когда размеры светодиода вроде XPE/XPG

[Jelezachnik]

В фарах Custom R5-TP светодиоды Cree XP-G напаяны не на PCB, а прямо на алюминиевый радиатор через медные шайбы толщиной около 0,8мм. Светодиод располагается на шайбе центральной площадкой и одним из контактов. Ко второму контакту паяется провод. Процедура очень непростая, особенно учитывая что при этом светодиод надо расположить в строго определенном месте. Если вы не занимаетесь пайкой профессионально - у вас есть все шансы угробить светодиод.

[collectivemind]

........................................

[SHAQ]

Главное не фен, главное моск! Электроплитка кстати тоже помогает...

[Jelezachnik]

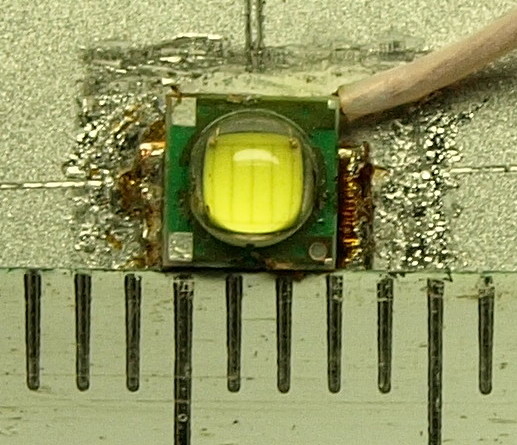

раз


Как можно заметить по линейке, размер светодиода - 3,5 на 3,5мм.
Во время пайки медная подложка двигается относительно алюминиевого радиатора, а светодиод - относительно медной подложки. При этом XP-G надо разместить так, чтобы он стоял точно на пересечении центровочных линий (они видны на алюминиевом радиаторе по бокам и сверху от светодиода) - иначе не встанет оптика. Заодно надо следить за тем, чтобы не закоротился крайний вывод - иначе не припаяется провод.

два


На второй фотографии провод припаян снизу к подложке светодиода. Второй вывод светодиода присоединён к корпусу радиатора. Между проводом и радиатором есть зазор. Ширина токопроводящей дорожки, к которой припаян провод - 0,5мм.
В прошлом году собирал усилитель для переносного сабвуфера на микросхеме TPA3004D2. Микросхема в корпусе PowerPad с 48 ножками, шаг 0,5 мм, была гордо запаяна на макетку через медный теплоотвод. Позже был допаян активный кроссовер. Судя по множественным "Сделай мне такой же" - схема удалась :-)
П.С. А с наличием фена - головной боли гораздо меньше, хотя действительно - при отсутствии прямого драйвера hands.sys никакой фен не поможет

[SydMax]

Спасибо за информацию.
Только стрёмно паять проводом прямо к металлизации на кристалле. Не было случаев отслаивания? Да и опасность короткого замыкания...
Но главная проблема при таком подходе (делающая его неприемлимым для меня) - невозможность установки трёх кристаллов на общем радиаторе при последовательном соединении.

[Jelezachnik]

Три кристалла установить можно. Проблема в том, что толщина слоя, на котором держится светодиод - 1,3 мм. Культурно припаять светодиод с такими параметрами - задача весьма творческая.

[Maksym]

[Jelezachnik]

Сначала мы использовали светодиоды на звезде, но позже от этой идеи отказались - слишком непросто её крепить в условиях нашего корпуса. К тому же, требовалась высокая точность установки. На светодиод при прямой пайке прекрасно устанавливается (и при желании снимается) любая оптика, более того - появляется возможность точно настроить фокусировку. По поводу криво припаянного светодиода - если присмотреться, на второй фотографии сам радиатор получился под небольшим углом. Относительно него - всё ровно. А оптика у нас вся круглая, поэтому на первой фотографии большее значение придаётся центровке, а не углу поворота :-)
