Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 15.12.12 21:25

По традиции раз в 2 года в конце сезона я делаю себе новую велофару. :roll:
Это уже третья по счету фарко.

На этот раз хочу сделать правильную фарку: ближний+ дальний свет, приятное пятно, эффективную, выносная кнопка, без фанатизма по мощности. Хотя еще пару месяцев назад разрабатывал на 4.500 лм. Даже триплы ХМЛ с оптикой купил…
Но передумал.
Заодно показать, что правильная фара может быть одновременно и мощнее и дешевле, чем Найткипер за 300+$.

Конструктив VF-12 таков:

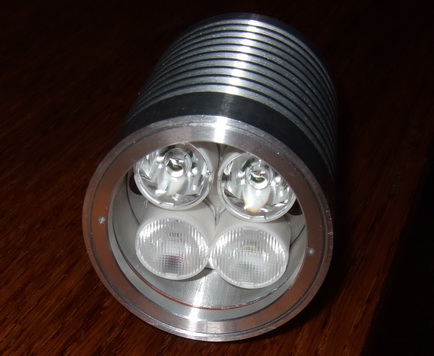

Общая мощность 1200 лм (600 лм ближний + 600 дальний). Разнесенные оптические оси.
Диоды - 4 шт. Cree XBD нейтральные. Драйвер мой, синхронная понижайка, КПД ок. 95%.

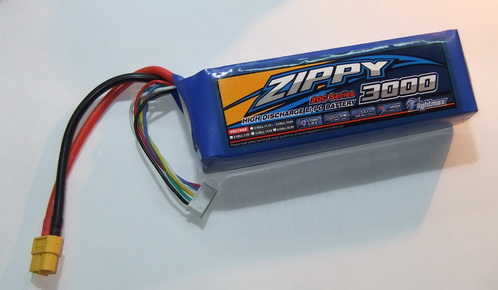

Аккум - 5S литий полимер 55 Вт/ч (18.5 В - 3 А/ч).

Для себя делаю 2 режима мощности – (ближн+ дальн. 1200 лм) и (ближний 600). Время работы соответственно 4 и 8 часов.
Также фара будет иметь аварийный режим (200 лм наверно), включается при подсаженной батарее и по перегреву корпуса фары.
Хотя с охлаждением проблем быть не должно даже при стоянке, т.к. диоды новейшие очень эффективные и корпус при наружных габаритах: диаметр-50 мм. длина-70 мм. имеет ок. 200 мм2 поверхности, что по прикидкам хватит для рассеивания 8-9 Ватт от диодов на полной мощности.

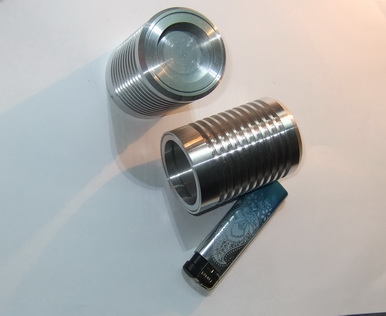

Пока сделали 2 корпуса (второй на всяк случай), куплен аккум.
Играюсь с драйвером. А надо еще придумать, создать корпусок для выносной кнопочки, а также поразмыслить над зарядкой и балансиром для батареи. Акк будет в подседельной сумке ездить.
Изображение 011_измен.размер.jpg
Изображение 011_измен.размер.jpg (33.81 Кіб) Переглянуто 2659 разів
Изображение 012_измен.размер.jpg
Изображение 012_измен.размер.jpg (47.73 Кіб) Переглянуто 2659 разів
Востаннє редагувалось 15.12.12 23:17 користувачем W^W, всього редагувалось 1 раз.

putman
* *
Повідомлень: 51
З нами з: 12.7.12 17:14
Стать: чол

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення putman » 15.12.12 22:41

Показывайте драйвер.
Интересна его схема, мощности. Будет ли это 1 драйвер для всего света или 2 отдельных.
З.Ы. У найткипера цена если делать самому думаю не 300 у.е. будет, 300 требуется за готовую фару.

Аватар користувача
Maksym
*********
Повідомлень: 5546
З нами з: 29.5.06 22:57
Стать: чол
Звідки: Київ, Куренівка

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення Maksym » 15.12.12 22:54

Диоды - Cree XBD нейтральные.
:o 6 шт? В таком корпусе? А какая оптика? Да еще и разнесенные оси. Очччень интересно КАК.

putman
* *
Повідомлень: 51
З нами з: 12.7.12 17:14
Стать: чол

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення putman » 15.12.12 22:57

Диоды - Cree XBD нейтральные.
:o 6 шт? В таком корпусе? А какая оптика? Да еще и разнесенные оси. Очччень интересно КАК.
Я так понимаю, что по 3 диода в корпус, и 2 корпуса.
Или что то не понял ))).

putman
* *
Повідомлень: 51
З нами з: 12.7.12 17:14
Стать: чол

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення putman » 15.12.12 23:00

Аккум - литий полимер 55 Вт/ч (18В 3А/ч).
Обратил внимание на аккумулятор, там не 55 ВтЧ, там получается 3 АЧ * 14.8 = 44.4 Ач.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 15.12.12 23:16

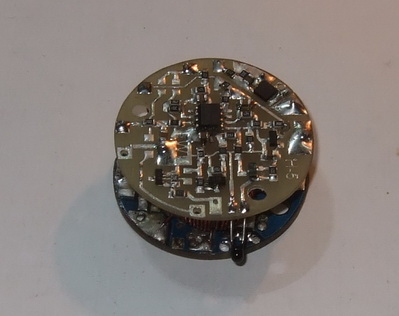

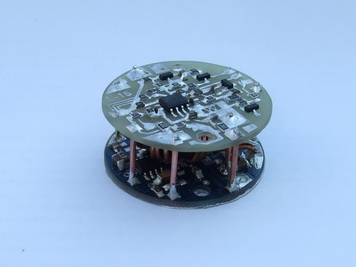

Покажу чуть позже, он вот такой, только не много адаптирована верхняя плата под велоприменение.
А где я указал, что там 6 XBD-шек? Уточню в тексте - их 4 шт. По 1 Амперу. Бин - R3 4300 К.
Оптика Ледиловская 16 мм.

putman, не верно обратили внимание на напряжение аккума ;) Там именно 18 Вольт, точнее 18.5 В, т.к. это 5S сборка :roll:

Аватар користувача
Maksym
*********
Повідомлень: 5546
З нами з: 29.5.06 22:57
Стать: чол
Звідки: Київ, Куренівка

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення Maksym » 15.12.12 23:25

А, люмены китайские. То-то я думал как это 1200 лм да на XBD.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 15.12.12 23:26

Интересна его схема, мощности. Будет ли это 1 драйвер для всего света или 2 отдельных.
З.Ы. У найткипера цена если делать самому думаю не 300 у.е. будет, 300 требуется за готовую фару.
Схема ноу )) Да вам она и не надо - сами профи! :roll:
Мощности 12 и 6 Вт соответственно для двух режимов. Драйвер один будет, т.к. по сути конструктив и требования к фаре незамысловатые.
По цене я прикинул, VF-12 с анодированием и покраской + навар выйдет не более 180-190 $ Раза в полтора меньше НК.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 15.12.12 23:28

А, люмены китайские. То-то я думал как это 1200 лм да на XBD.
Ну почему же?
Исходные данные я дал - ток, бин.
Даташиты открыты - в теме не первый год - проверить не сложно. :roll:

Аватар користувача
Maksym
*********
Повідомлень: 5546
З нами з: 29.5.06 22:57
Стать: чол
Звідки: Київ, Куренівка

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення Maksym » 15.12.12 23:32

Хм, ну НК по крайней мере не крашенный - не будет облазить :) . И что с герметичностью? :)

По даташиту проверил - 1200 лм там может быть только китайских. Или мой калькулятор врет - упорно показывает что 271*4 будет всего-лишь 1084 лм.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 15.12.12 23:53

Хм, ну НК по крайней мере не крашенный - не будет облазить :) . И что с герметичностью? :)

По даташиту проверил - 1200 лм там может быть только китайских. Или мой калькулятор врет - упорно показывает что 271*4 будет всего-лишь 1084 лм.
Капец, ну понимаю еще нубы, они только и умеют калькулятором считать, но ты то ведь старый морской (световой) волк :yes Выбрось каку :empathy
Во-первых 1084 это минимальные люмены для температуры кристалла 85 С. А есть и 50 С и средние люмены ;)
И во вторых - 1100 и 1200 разница уже тянет на китайские? Не ожидал Макс. Мне надо верить

Покраска не обязательно порошковая иль баллончиг. Есть еще и краситель в растворе при оксидировании ;)

Герметичность не чета дайв фонарю, но с фронта капитальная, т.к. дождь набегающая вода именно сверху -спереди. О-ринг под стеклом, зажим кольцом на резьбе. Провод хочу снизу пустить через обычный уплотнитель, сзади 2 индикаторных светика - тоже загерметизирую.
Но от керхера не дам гарантию. А ливень обязана держать!

Аватар користувача
Maksym
*********
Повідомлень: 5546
З нами з: 29.5.06 22:57
Стать: чол
Звідки: Київ, Куренівка

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення Maksym » 15.12.12 23:58

:gerl: так может там и 1 А такой же как 1200 лм.... Китайцы они ж тоже так думают - 600 Лм есть? Есть. Ну дорисуем единичку, это ж не много. И выходит каких-то 1600 лм.
Ну а то что при 85 градусов - ну так на кристалле, поди, около того и будет. 25 там уж точно не будет никак.

:) Еще никто не разбивал в описании анодирование и покраску анодировки красителем в два отдельных покрытия, что и ввело в заблуждение. А так да, часто анодирование красят.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 16.12.12 00:07

Ну а то что при 85 градусов - ну так на кристалле, поди, около того и будет. 25 там уж точно не будет никак.

:) Еще никто не разбивал в описании анодирование и покраску анодировки красителем в два отдельных покрытия, что и ввело в заблуждение. А так да, часто анодирование красят.
50-60 град С на кристалле. Та нюансы это все... суета ловить на 5%.
Вот фонарики на одном ХМЛ в 1600 лм - это да, огонь!

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 12.1.13 12:04

Прошли праздники (и слава аллаху). :crazy:
Неспешно продолжаю эпопею с фарой.
За 2 дня до НГ спешил попробовать посветить уже фарой, свет посмотреть - так по ошибке сжег дальний свет (диоды) и пару деталей в драйверке. XBD не оказалось запасных, поэтому поставил XPG. Мощность прежняя - по 3 Вт на диод.
Свет предсказуемый. Бимшоты будут, когда чуток потеплеет.

Зарядку для Ли-пошки думаю реализовывать скорее всего так: на самом акке будет 5S-балансир и 20 Вт повышающий DC/DC зарядки, а к нему уже будет подключается сетевой БП на 12 В или от авто-прикуривателя.

Помимо этого, еще надоть сзади вывести два индикаторных диода (включение и защита), а также снизу подвести провода: питающий и от выносной кнопалки.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 13.1.13 11:16

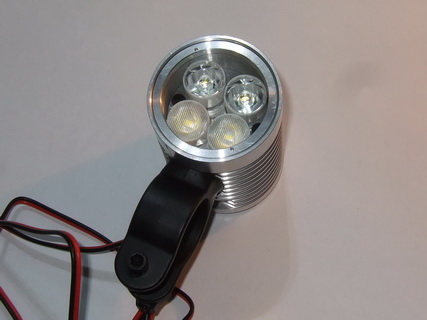

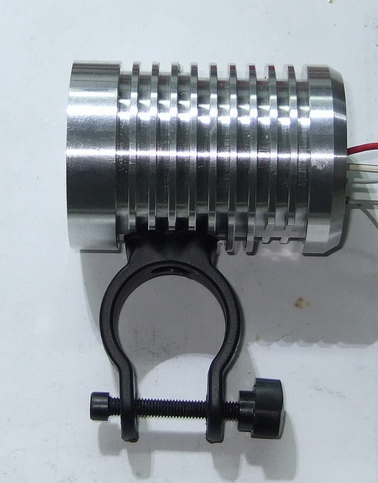

Крепление приспособил типичное, китайское. Есть возможность поворачивать фару в горизонтальной плоскости.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 20.1.13 13:41

Продолжаю завершать...
Корпус полностью собран и готов к употреблению )
На задней крышке два диодика: синий - включение фары, мигающий оранжевый - аварийный режим (термо или разряд акков).

Нынче разрабатываю РСВ 20 Вт. зарядки+балансир. Эта платка будет крепиться термоусадкой прямо к батарее вдоль ее длинной стороны, по высоте к аккуму она добавит около 5-6 мм.
Время заряда 2.5 ч.

Останется только выносную кнопалку в корпусок некий посадить...
Изображение 027_измен.размер.jpg
Изображение 027_измен.размер.jpg (37.55 Кіб) Переглянуто 2482 разів
Изображение 022_измен.размер.jpg
Изображение 022_измен.размер.jpg (38.5 Кіб) Переглянуто 2482 разів

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 25.1.13 20:43

Как и должно было случиться - 20 Вт. сверх плоская зарядка для Ли-пошки.
Вход 10-15 В, выход CC-CV 20 В, 1 А. КПД - 95%. Частота - 670 кГц.
Наибольшая высота компонентов на плате - 4 мм.
Синий диодик - индикатор полного заряда батареи. Не горит - заряжается, горит - акк готов!

На днях ее ждет интеграция в аккум.
Изображение 045_измен.размер.jpg
Изображение 045_измен.размер.jpg (24.27 Кіб) Переглянуто 2318 разів
Востаннє редагувалось 10.2.13 11:25 користувачем W^W, всього редагувалось 1 раз.

putman
* *
Повідомлень: 51
З нами з: 12.7.12 17:14
Стать: чол

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення putman » 27.1.13 06:07

W^W, весьма недурственно получается !
Всегда приятно видеть что люди своими руками делают вещи, а не просто покупают их в Китае.
Позвольте поинтересоваться схемой зарядного устройства в предыдущем посте ?

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 27.1.13 18:34

W^W, весьма недурственно получается !
Всегда приятно видеть что люди своими руками делают вещи, а не просто покупают их в Китае.
Позвольте поинтересоваться схемой зарядного устройства в предыдущем посте ?
Пасиба! Ну например обычный карманный фонарик я никогда не стану сам делать, т.к. валом вполне подходящих есть и китайских, а вот правильных велофар...
Сори, все без схем будет :roll:
Да ты и сам можешь не хуже забацать!

putman
* *
Повідомлень: 51
З нами з: 12.7.12 17:14
Стать: чол

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення putman » 28.1.13 05:38

...
Сори, все без схем будет :roll:
...
Ок =) Ну тогда хоть скажи сколько стоят 2 микросхемы в заряднике, рассыпуха копеечная и транзисторов у меня есть где поснимать.

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 9.2.13 20:06

Ок =) Ну тогда хоть скажи сколько стоят 2 микросхемы в заряднике, рассыпуха копеечная и транзисторов у меня есть где поснимать.
Пару баксофф ))

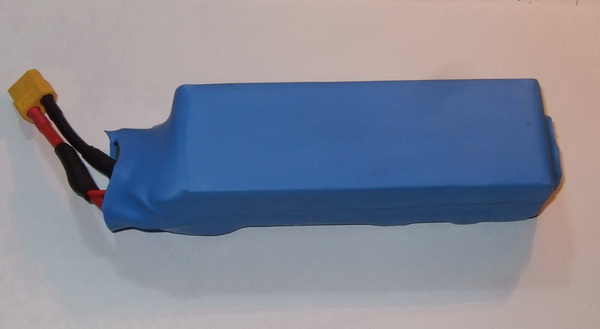

Итак, интегрировал зарядку (DC/DC) в аккум.
И погонял на рантайм:
1200 лм (ближний+дальний) - 4ч. 10 мин.
600 лм (ближний) - 7ч. 15 мин.
Ну грубо говоря 4 часа и 7 часов.
Выносную кнопалку позже затулю, как и бимшоты - когда подсохнет и потеплеет.
Изображение 046.jpg
Изображение 046.jpg (38.32 Кіб) Переглянуто 2334 разів

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 3.5.13 08:27

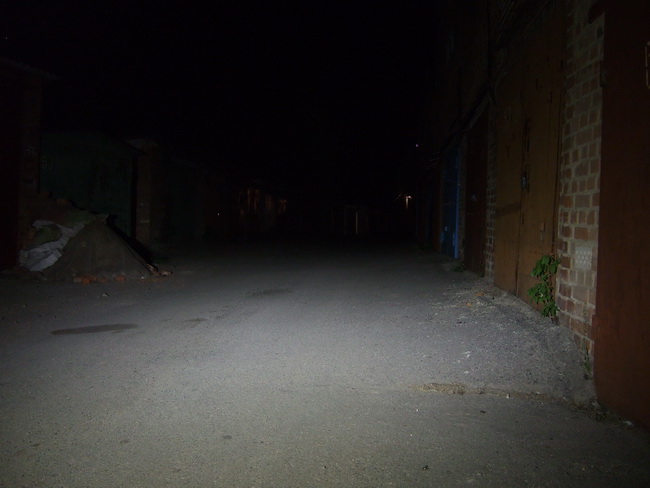

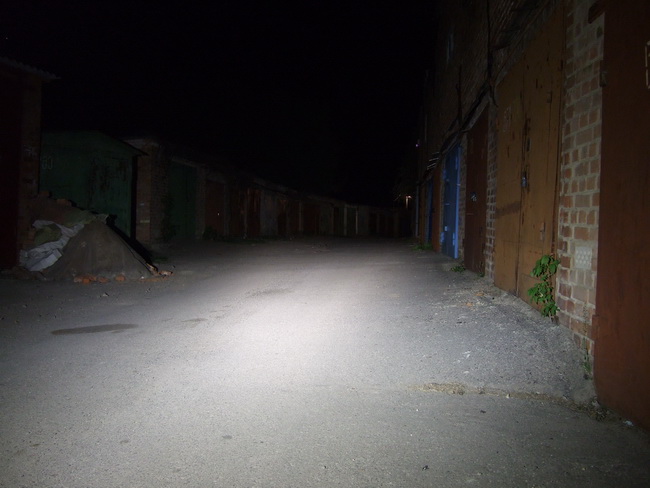

Побимшотил не много.
Параметры фото. Выдержка 1/5 сек, f-2.8, ISO 400
2 точки съемки.
Ближний 600 лм и ближн.+дальний (600+600 лм).
Свет годится для ночных гонок. Позже на природе сделаю фотки.
Изображение 198_измен.размер.jpg
Изображение 198_измен.размер.jpg (67.74 Кіб) Переглянуто 2194 разів
Изображение 199_измен.размер.jpg
Изображение 199_измен.размер.jpg (77.64 Кіб) Переглянуто 2194 разів

Аватар користувача
W^W
* *
Повідомлень: 158
З нами з: 27.3.08 23:29
Стать: чол
Звідки: Винница

Re: Wector VF-12 приближаюсь к правильной фаре.

Повідомлення W^W » 3.5.13 08:28

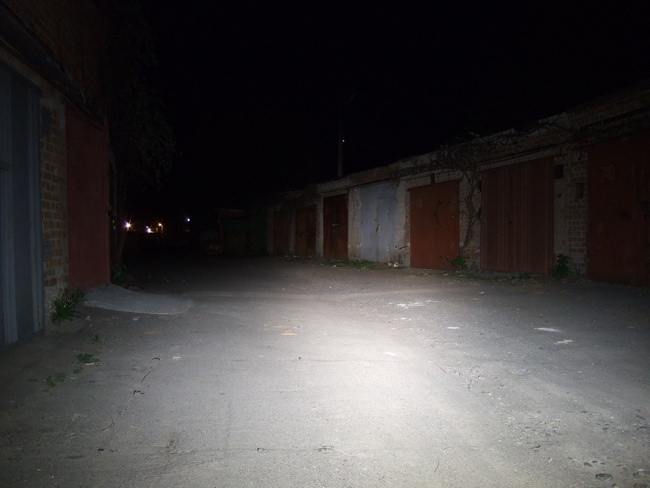

Вторая точка
Изображение 204_измен.размер.jpg
Изображение 204_измен.размер.jpg (73.8 Кіб) Переглянуто 2194 разів
Изображение 205_измен.размер.jpg
Изображение 205_измен.размер.jpg (86.69 Кіб) Переглянуто 2194 разів
